Гальванические линии и автооператоры

ТАГАТ — старейший производитель гальванических линий в России. В распоряжении наших клиентов крупнейший гальванический завод, опытные инженеры-конструкторы, технологи и монтажно-сервисное бюро.

Скачать презентацию

Виды гальванических линий

Линии автоматизированные и полностью автоматические

Механизированные гальванические линии

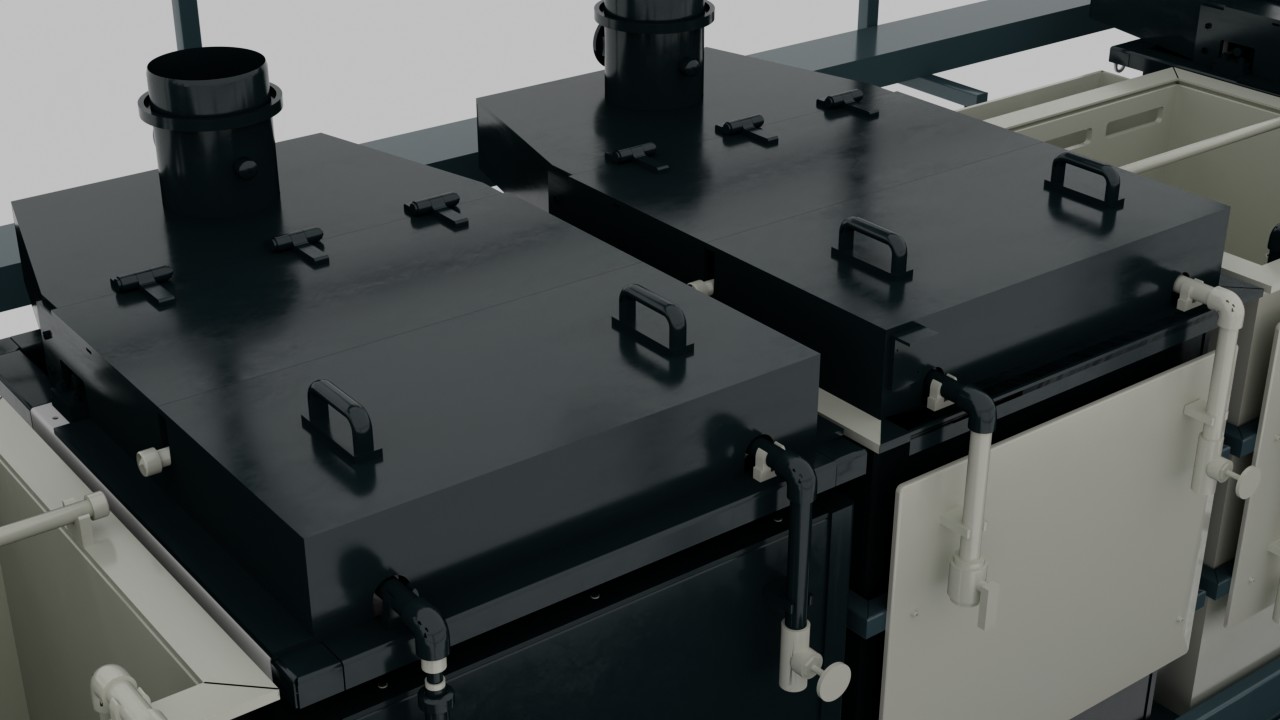

Гальванические линии с ваннами ручного обслуживания

Автооператоры для гальванических линий

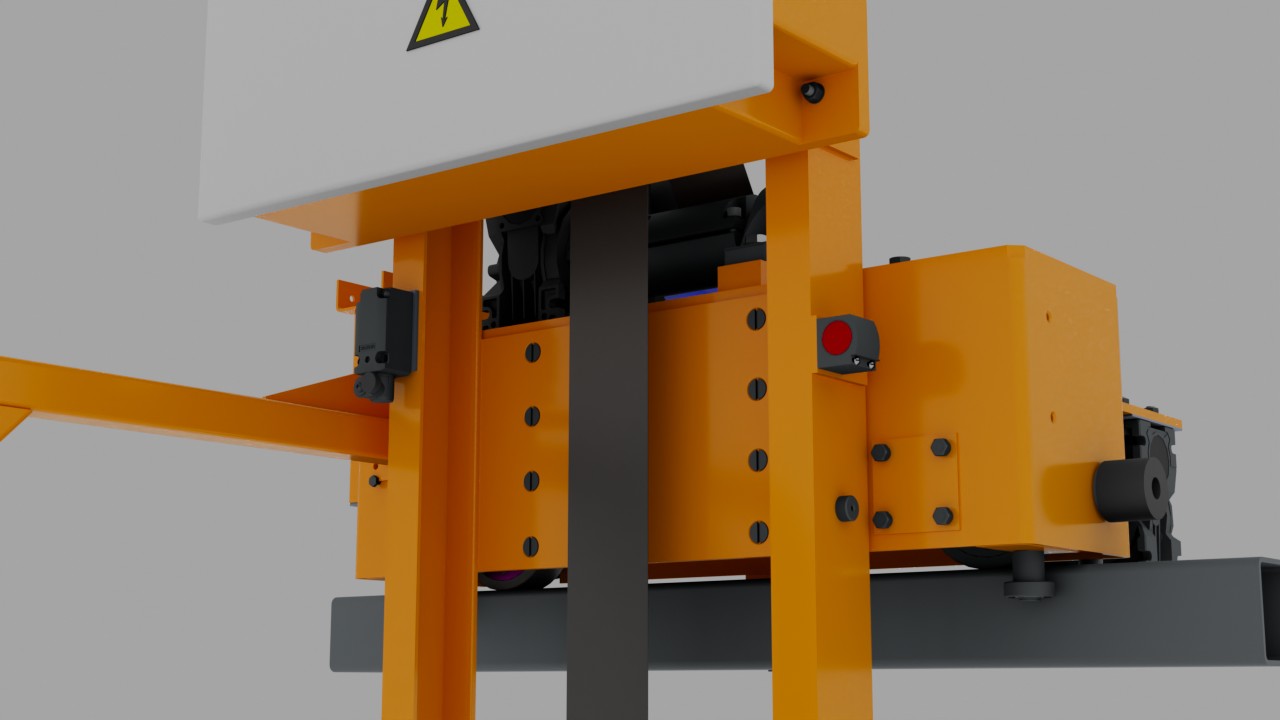

Автооператоры консольные

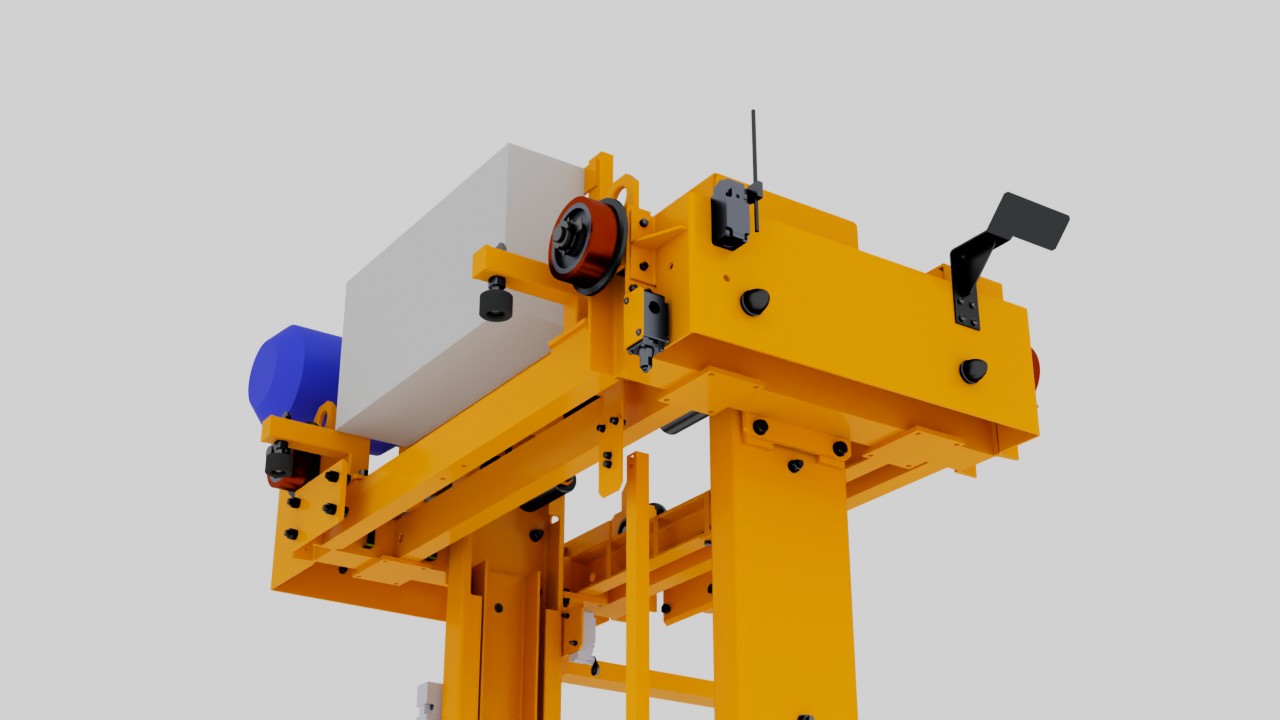

Автооператоры подвесные

Полный цикл производства
гальванических линий ТАГАТ

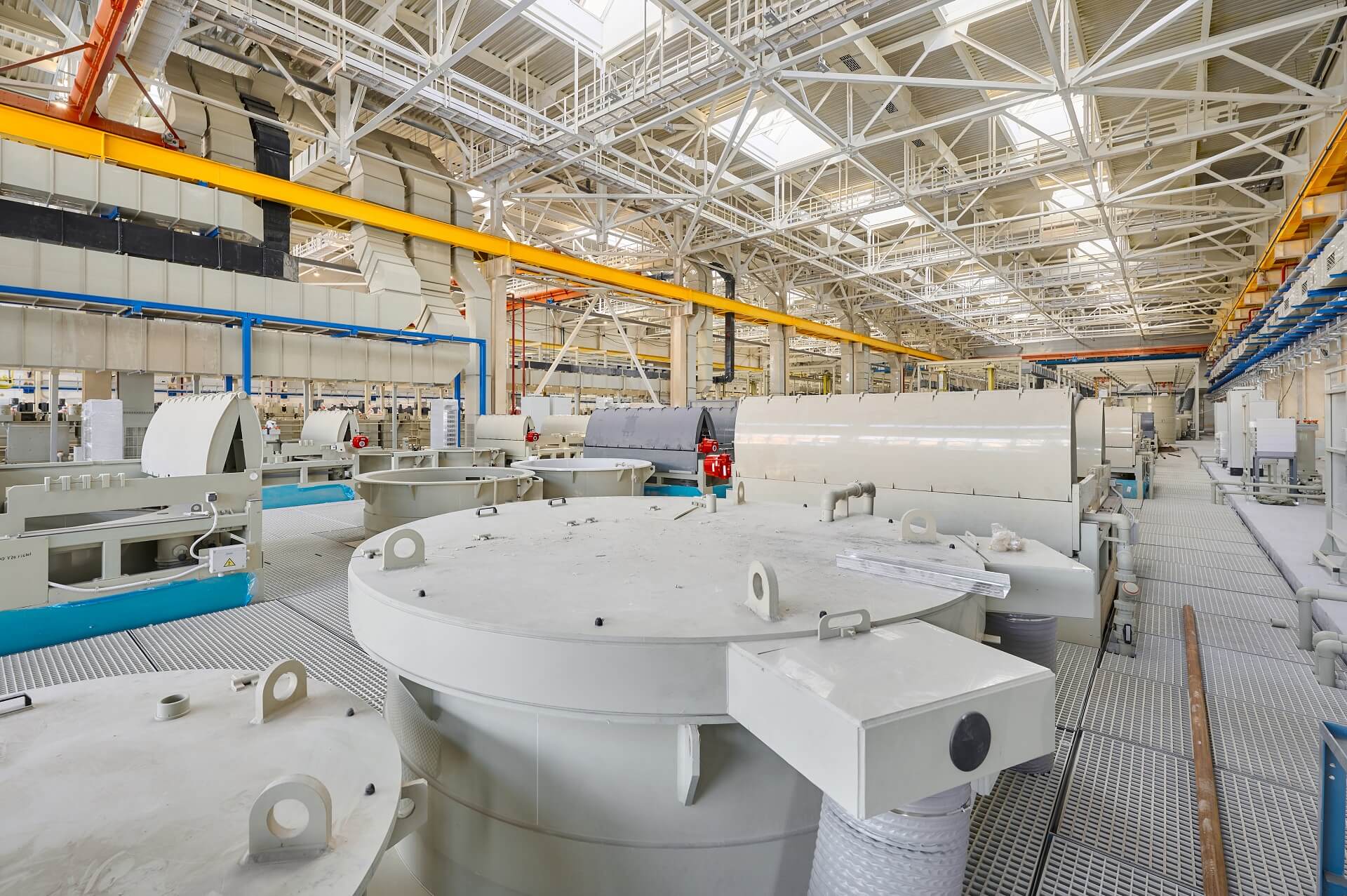

Гальванический цех под ключ

Конструируем, производим, монтируем, запускаем в эксплуатацию, обслуживаем
и ремонтируем гальванические линии
Высокотехнологичные решения

Внедряем автоматизированную систему управления технологическим процессом
собственной разработки, комплектуем линии кареточными барабанами и роботами-манипуляторами для полной
автоматизации производства
Сервисная служба

Мобильные сервисные, ремонтные и пуско-наладочные бригады с опытными
руководителями проектов с многолетним опытом в гальванике
Долгосрочное сотрудничество

С нашими клиентами мы работаем годы и десятилетия. Потому что мы всегда
доводим самые сложные и масштабные инженерные задачи до конца
Гарантия

После возведения линии несём долгосрочные гарантийные обязательства и в случае возникновения неисправностей оперативно выезжаем на объект и используем детали с гарантийного склада комплектующих
Испытательный центр

Перед отгрузкой заказчику собираем линии на заводе и тестируем специальное тех. оборудование, такое как насосы, фильтровальные и выпарные установки

Технологические процессы

Подготовка металлических
поверхностей

Линии промывки и обезжиривания

Обезжиривание в гальванических линиях используется для очистки изделия от смазочно-охлаждающих жидкостей, масел, смазок и шлифовальных паст. Химическое и электролитическое обезжиривание могут дополнять друг друга, для более тщательной очистки может использоваться ультразвуковая обработка.

Линии травления

Применяются для очистки изделий от окалины, заусенцев, шлама, оксидов. Травление предназначено для удаления с поверхности металла изделий окислов, препятствующих образованию качественных цинковых покрытий. Обычно применяется в отношении тонкостенных деталей из стали и цветных металлов.

Также поставляем:

Линии активации и осветления
Линии подготовки титана
Линии полирования
Линии подготовки основного металла

Нанесение гальванических покрытий
химическим и электрохимическим
методами

Линии гальванического цинкования

Цинковые покрытия являются самыми распространенными защитными гальваническими покрытиями. По объёму производства примерно половину всех гальванопокрытий покрытий составляют цинковые покрытия. Назначение покрытия: защитное, защитно-декоративное, светопоглощающее. При цинковании детали и сборочные единицы могут покрываться как на подвесках, так и насыпью. Для покрытия насыпью используются барабаны и колокола. Колокола бывают погружные и насыпные.
Линии анодирования алюминия

Анодно-окисные покрытия, применяющиеся для защиты от коррозии, подвергаются наполнению в растворе бихромата калия, натрия или в воде, в зависимости от их назначения. Эти покрытия являются хорошей основой для нанесения лакокрасочных покрытий, клеев, герметиков.
Линии меднения

Электролитические осадки меди широко используются в качестве промежуточных слоёв, например (медь-никель-хром), благодаря хорошему сцеплению с различными металлами. В качестве специального покрытия применяются для местной защиты стальных деталей от цементации, повышения электропроводности, улучшения паяемости и других целей. Активно используются в гальванопластике.
Линии хроматирования

Хромовое покрытие является катодным по отношению к стали, алюминиевым и цинковым сплавам, обеспечивает защиту от коррозии и улучшает декоративный вид. Покрытие эффективно работает на трение (при нанесении на твердую основу), хорошо выдерживает равномерно распределенную нагрузку, легко разрушается под действием сосредоточенных ударных нагрузок.
Линии никелирования

Никелевое покрытие является катодным по отношению к стали, алюминиевым и цинковым сплавам. Покрытие применяется для защитной, защитно-декоративной отделки деталей, повышения поверхностной твердости, износостойкости и электропроводности.
Линии золочения и серебрения

Устройства для поверхностной обработки погружением деталей, которые гальванически покрыты драгоценными металлами, мы называем линиями серебрения, золочения, палладиевыми линиями. Повышение отражательной способности. Используется для защитной и декоративной отделки в ювелирной и электротехнической промышленности, светотехнике, оптике.
Линии для нанесения комбинированных покрытий

Нанесение комбинированных покрытий с помощью гальванических линий позволяет решать несколько задач одновременно. Например, покрытие «цинк-никель» более термостоек и коррозионностоек, чем простое цинковое покрытие. Покрытие «сатин-никель» позволяет наносить эстетичные и одновременно очень прочные покрытия.
Линии электролитической полировки

Устройства для обработки поверхности погружением. Линии полировки поставляются как единое целое, однако мы можем поставлять и отдельные детали (ванны, автооператоры, подвески, печи, холодильные установки, автоматику). Наши линии полировки изготавливаются в соответствии с потребностями заказчика. Каждая линия полировки имеет уникальные характеристики.
Химическая металлизация

Кроме электрохимической гальваники, когда для нанесения покрытий используется прохождение электрического тока, в последнее время все чаще используется химическая гальванизация. Технология широко применяется при изготовлении печатных плат, металлизации пластиков, керамики. Отсутствие электричества в процессе нанесения покрытия значительно расширяет сферу применения таких гальванических линий.
Фосфатирование

Линии фосфатирования используют для нанесения солевых (фосфатных) покрытий. Такие покрытия придают изделию повышенную адгезию, электроизоляционные и другие свойства. Чаще всего к нам обращаются для строительства гальванических линий по фосфатированию стали, реже — цинка. Существуют также оксидно-фосфатные покрытия, линии для которых имеют ряд конструктивных особенностей. Мы производим линии фосфатирования, а также системы очистки стоков и защиты персонала от воздействия сильно-действующих ядовитых веществ.

Оборудование для
гальванических линий ТАГАТ

Ванны из PP, PVC, PVDF, нерж. стали, титана
Нагреватели из нерж.стали, титана, фторопласта
Ультразвуковые ванны
Проточные нагреватели газов и растворов
Ванны-термостаты
Программируемые источники тока

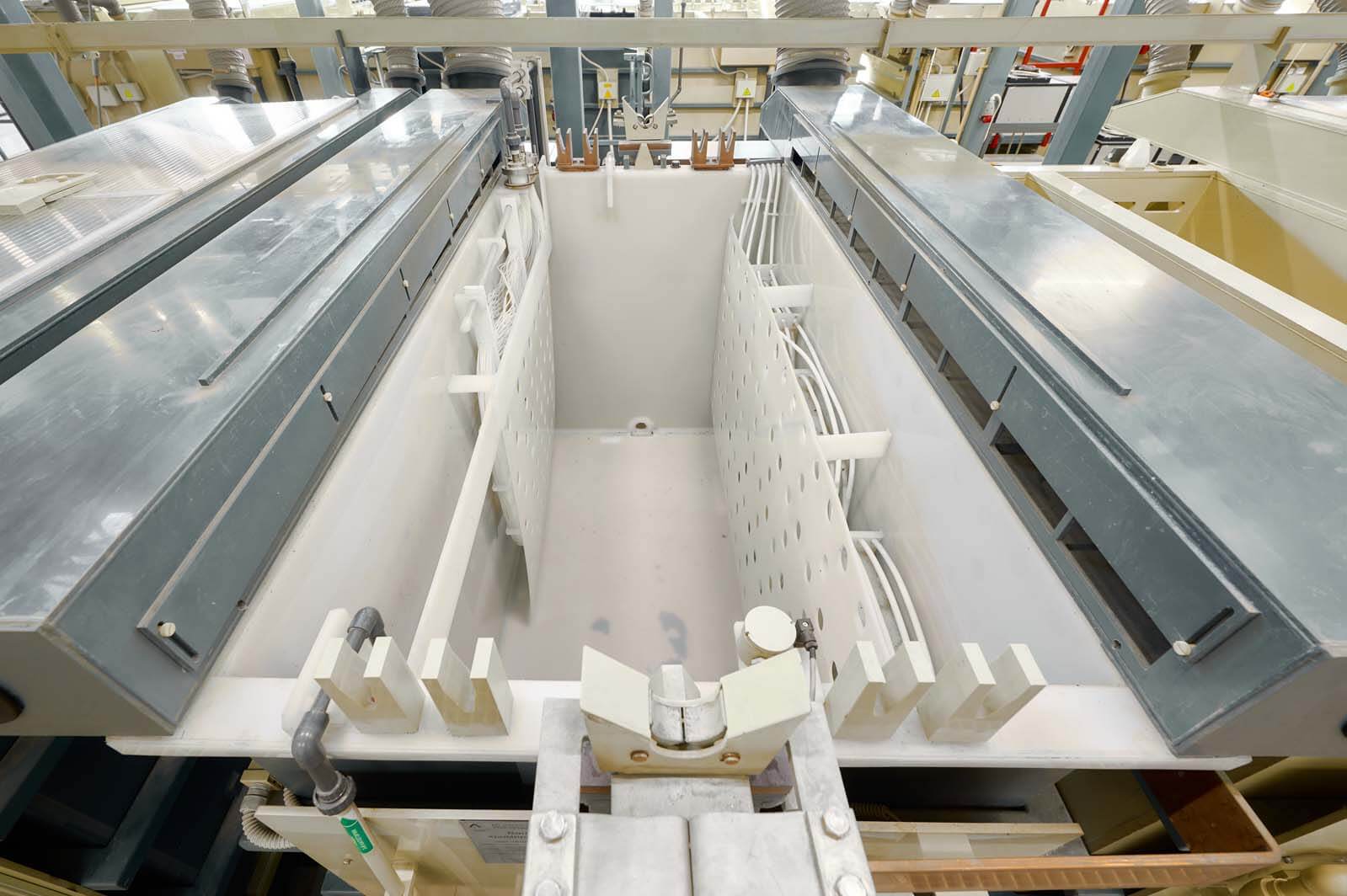

Электрохимические ванны
Автооператоры
Оборудование для обработки деталей насыпью. Барабаны.
Кареточные барабаны
Контроллеры технологических режимов (температура, время обработки, специальные задачи)
Ванны струйной обработки
Роботы-манипуляторы
Промывные ванны с контролем качества отмывки

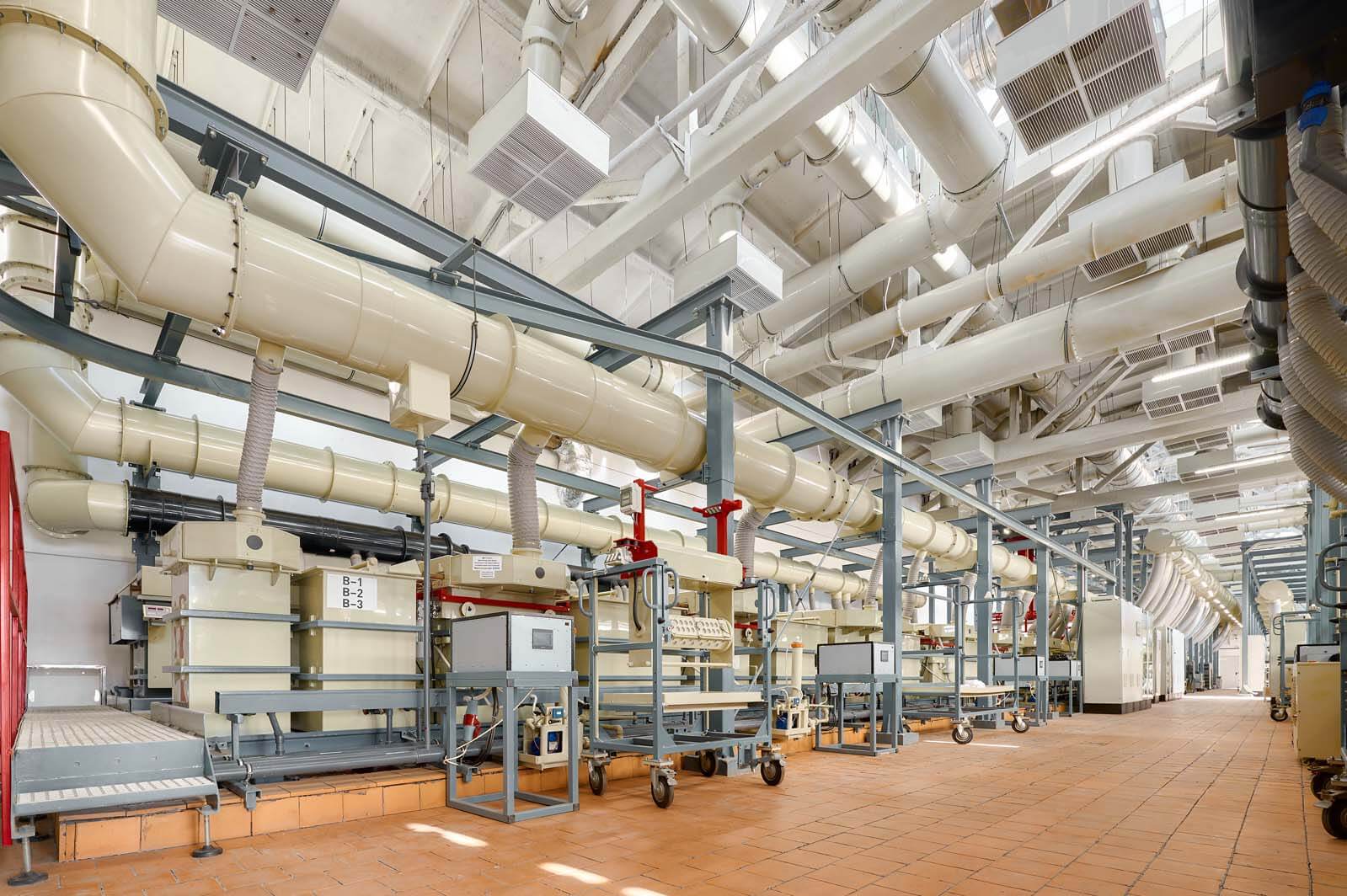

Вентиляционные системы
Микрофильтры и насосы
Специальная оснастка
Системы удаления масла
Оборудование для сушки. Центрифуги сушки
Системы подачи реагентов
Шкафы управления
Подвески

Автоматизированные системы управления технологическим процессом (АСУ ТП)

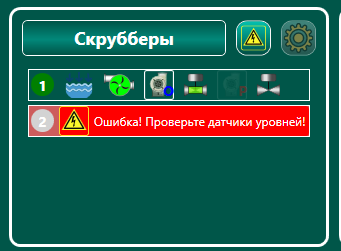

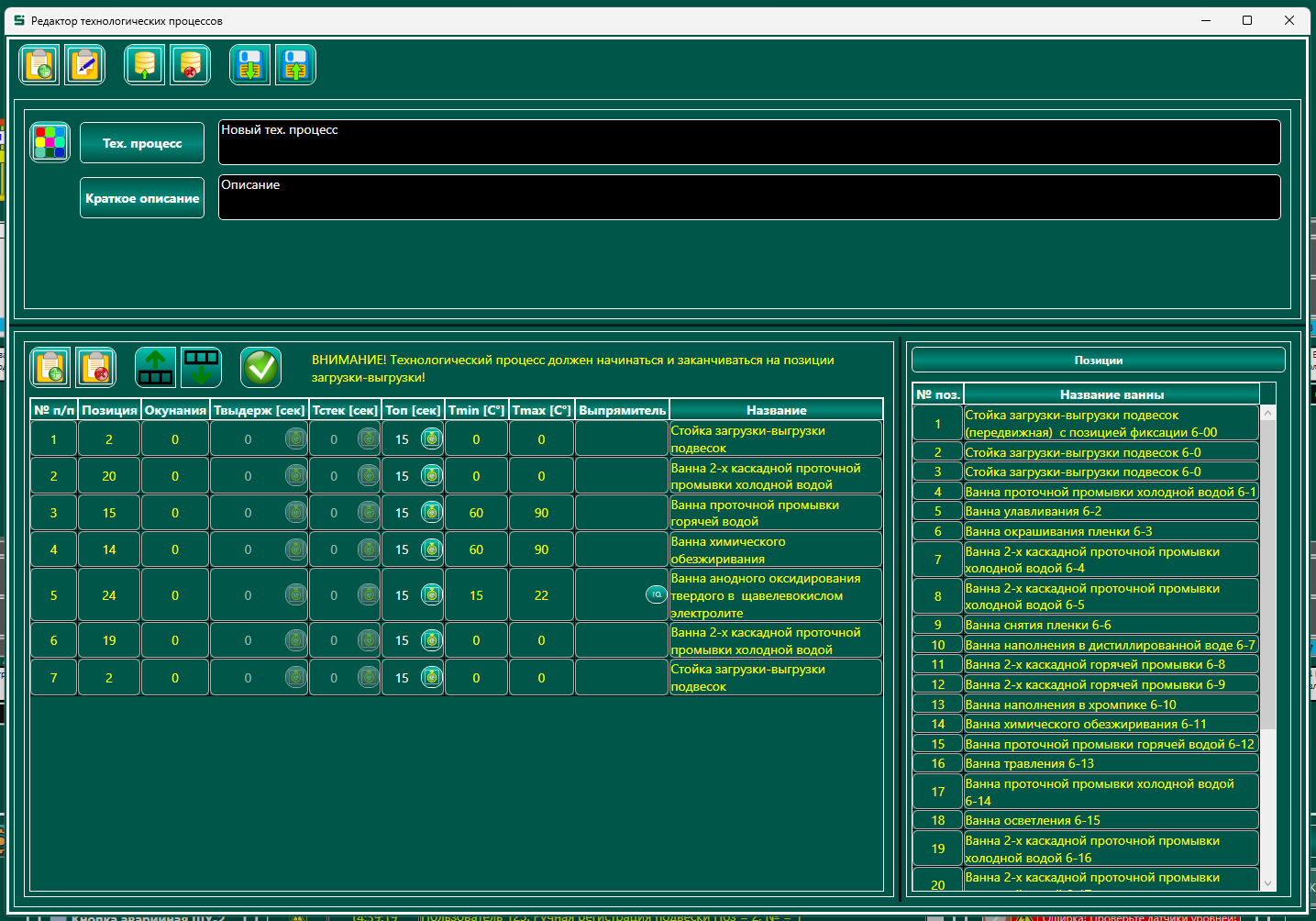

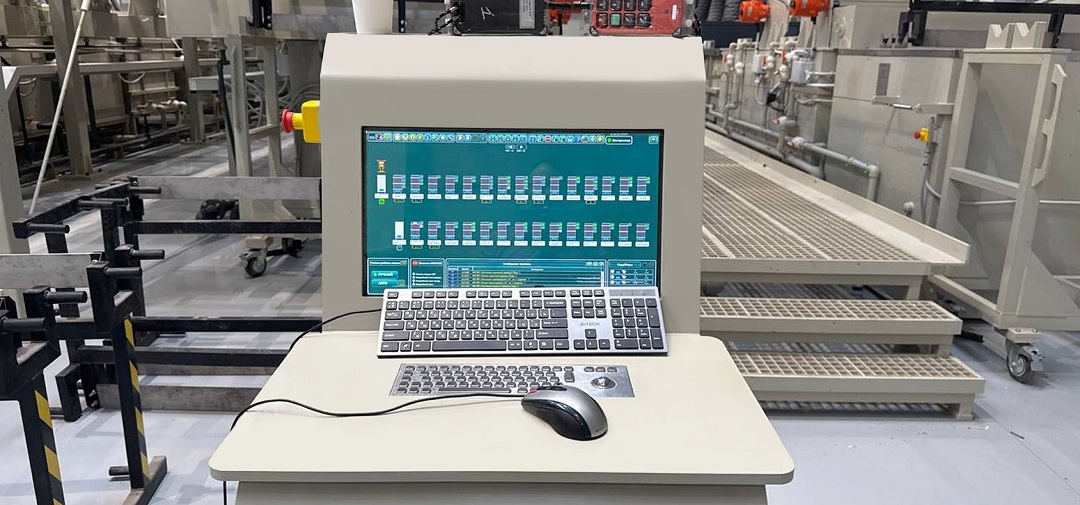

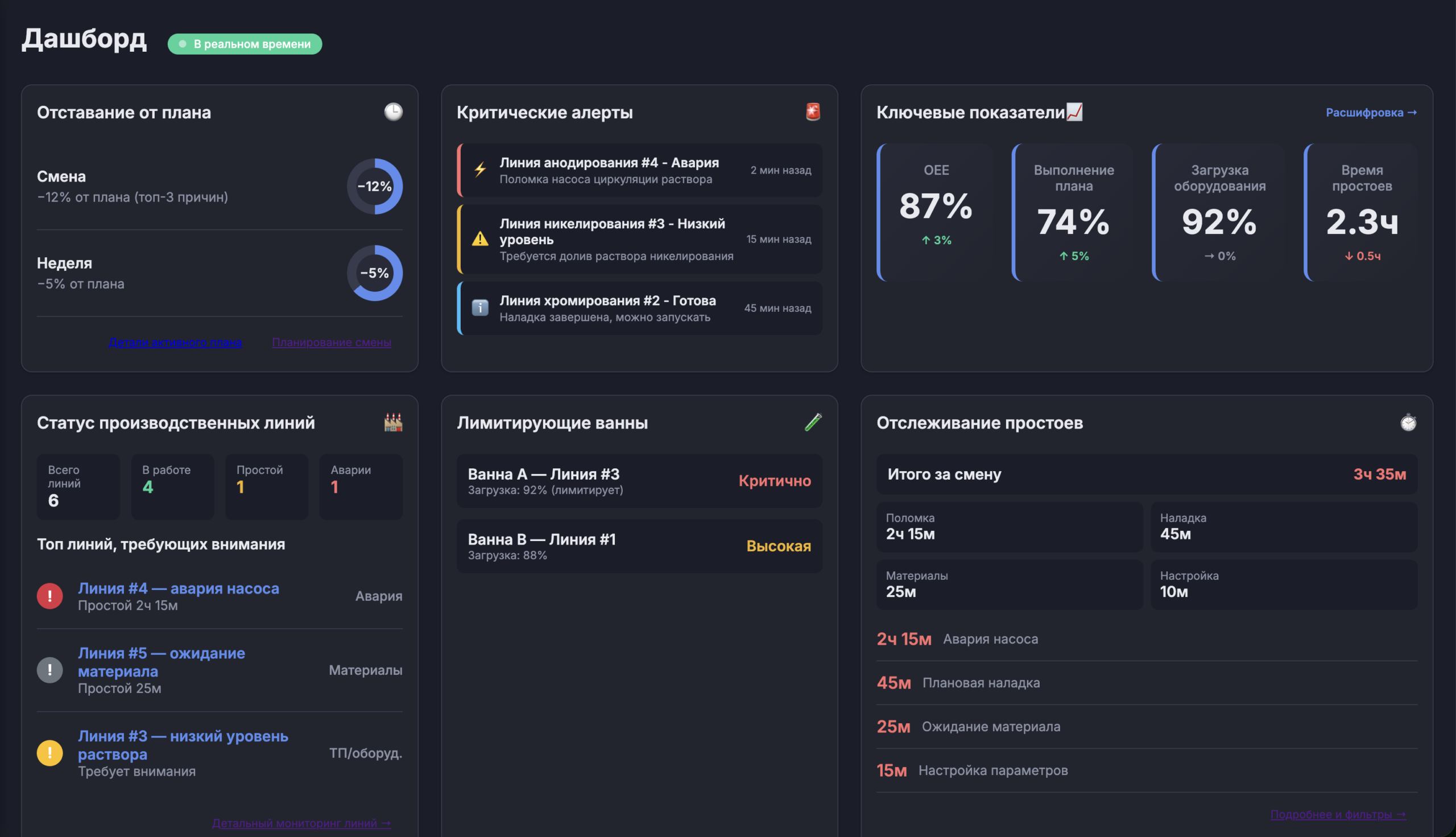

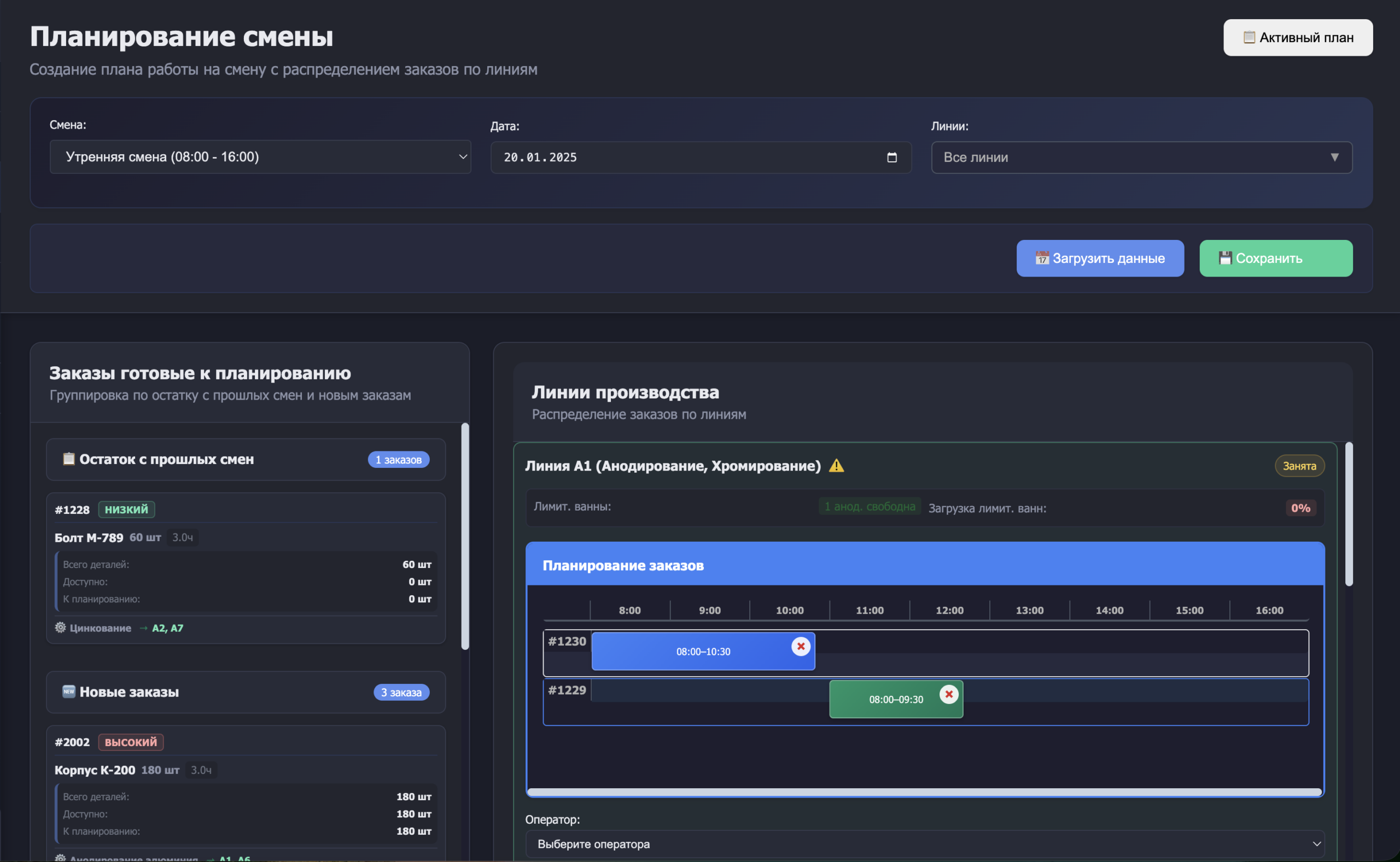

Мы разработали платформу «SCADA Гальваника», которая помогает нашим клиентам работать эффективнее, увеличивая скорость производства и сокращая расходы на обучение персонала. C помощью «SCADA Гальваника» можно управлять автоматическими автооператорными линиями оксидного и химического фосфатирования и оксидирования.

Функциональные возможности
SCADA-гальваника

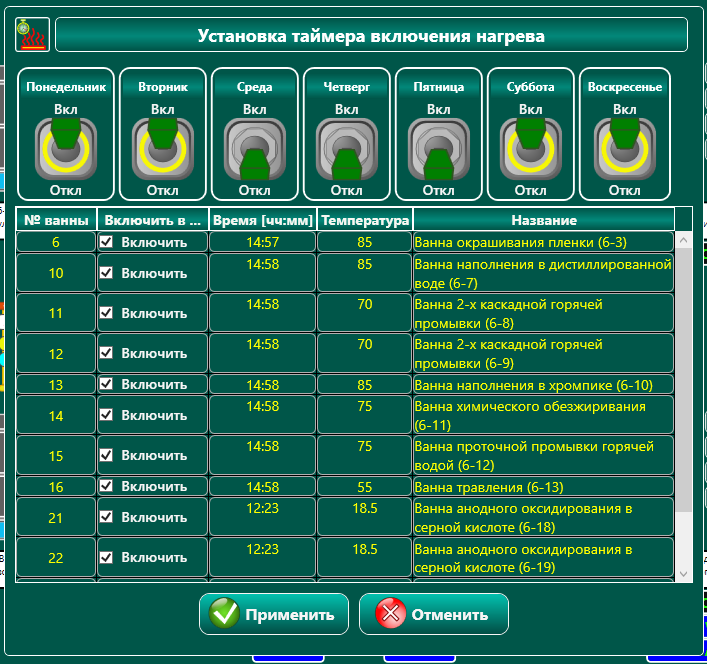

Сбор и визуализация данных с датчиков
Дистанционное управление механизмами

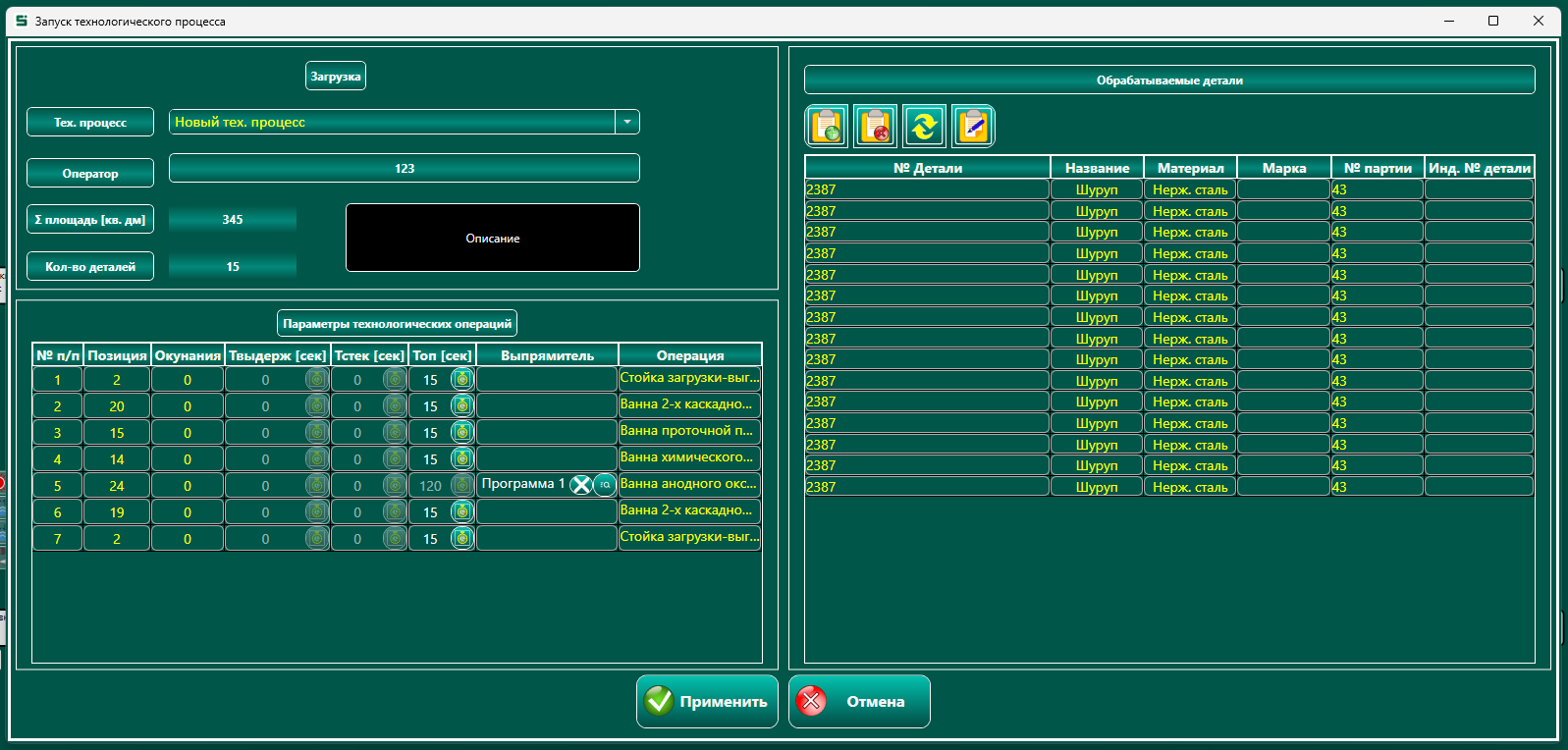

Автоматическое управление

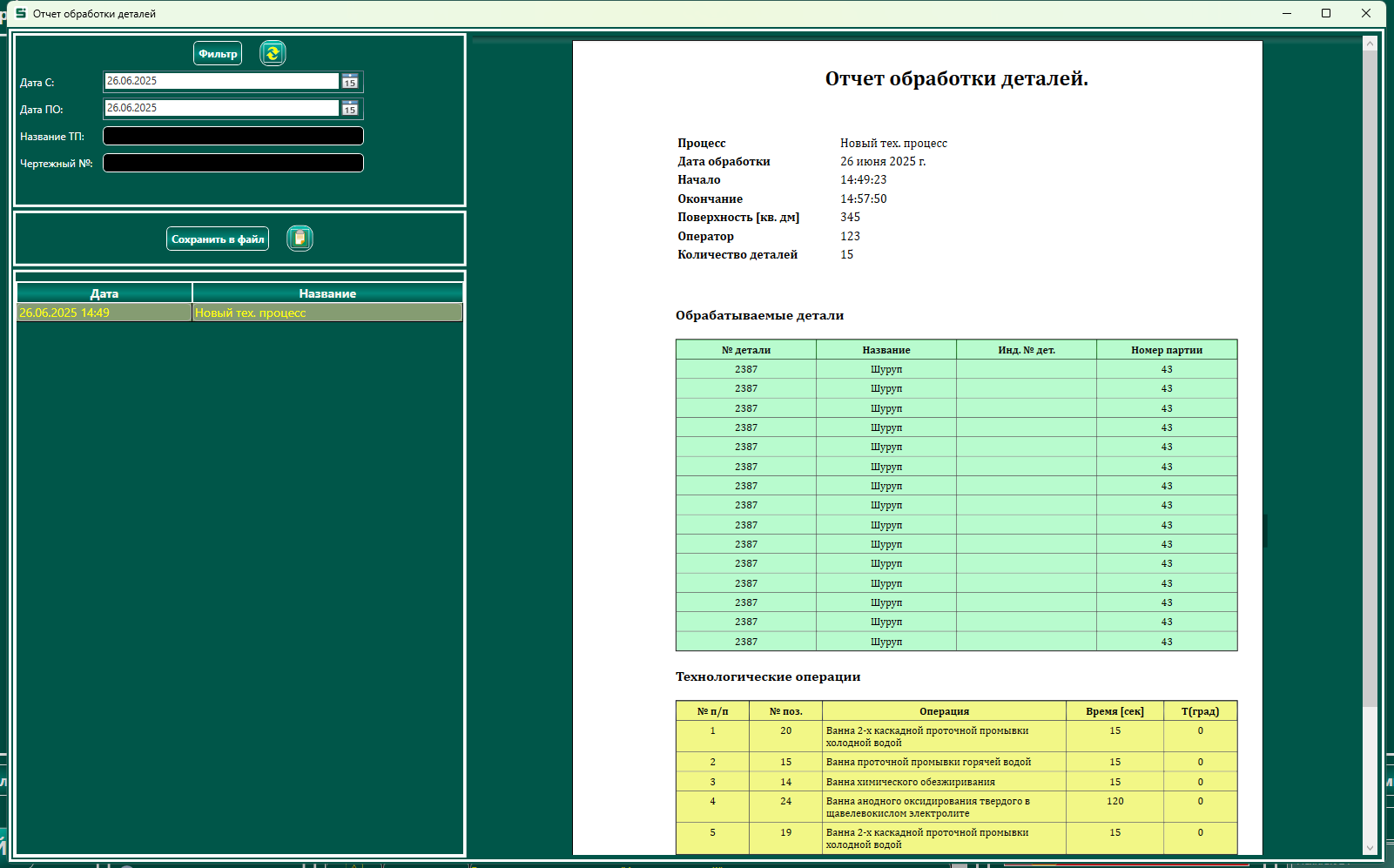

Формирование отчетности
Обработка аварийных ситуаций

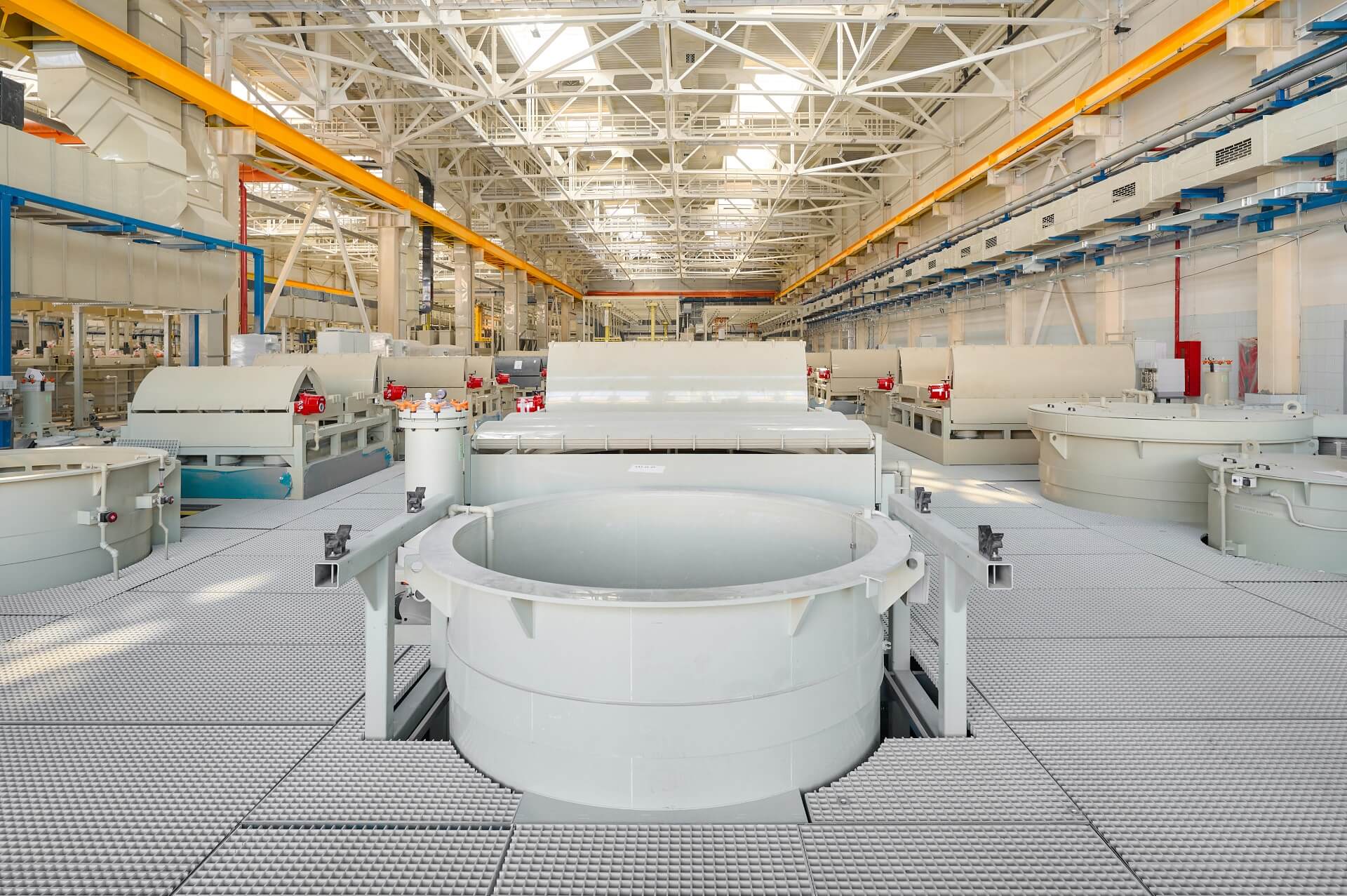

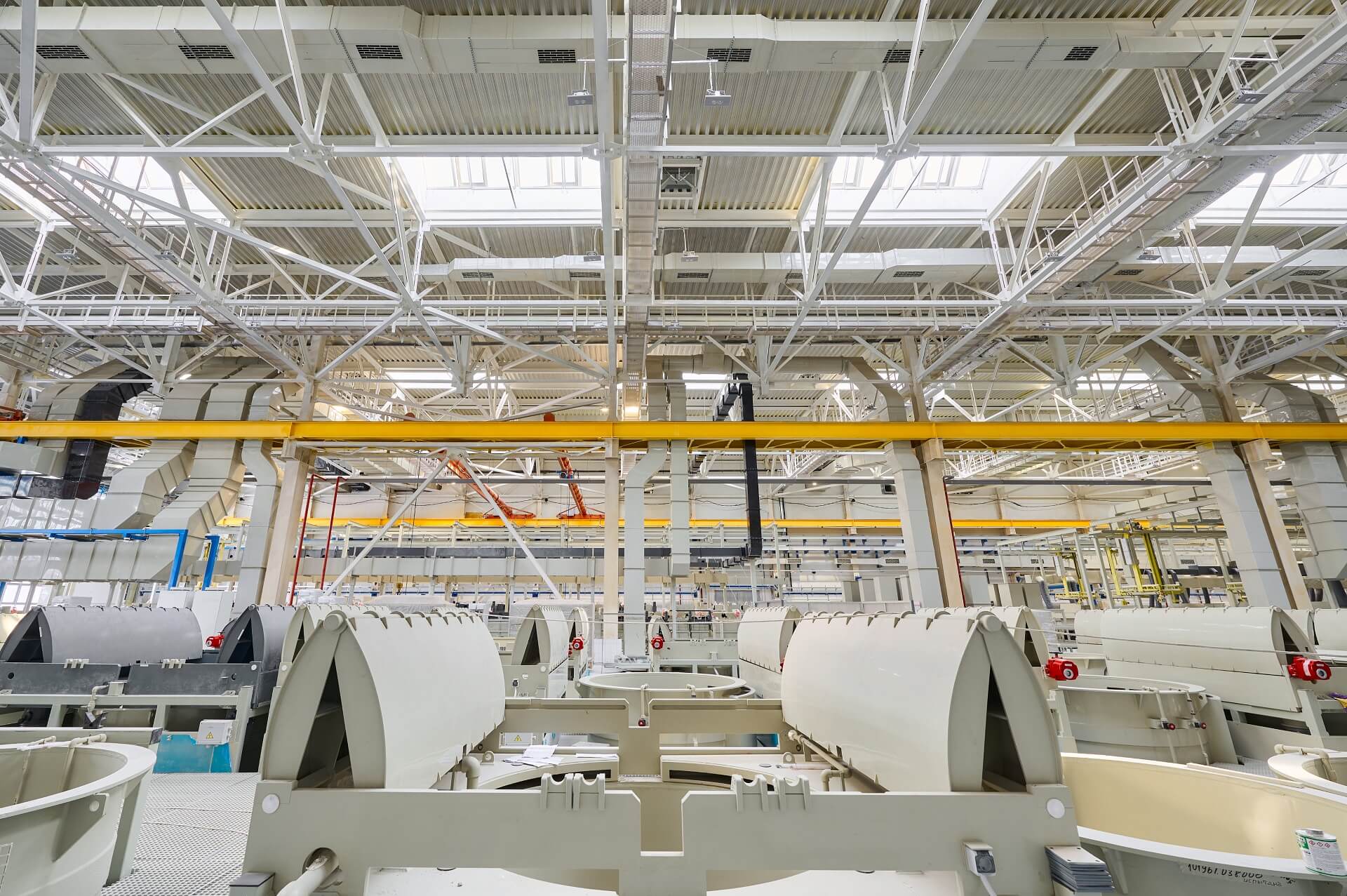

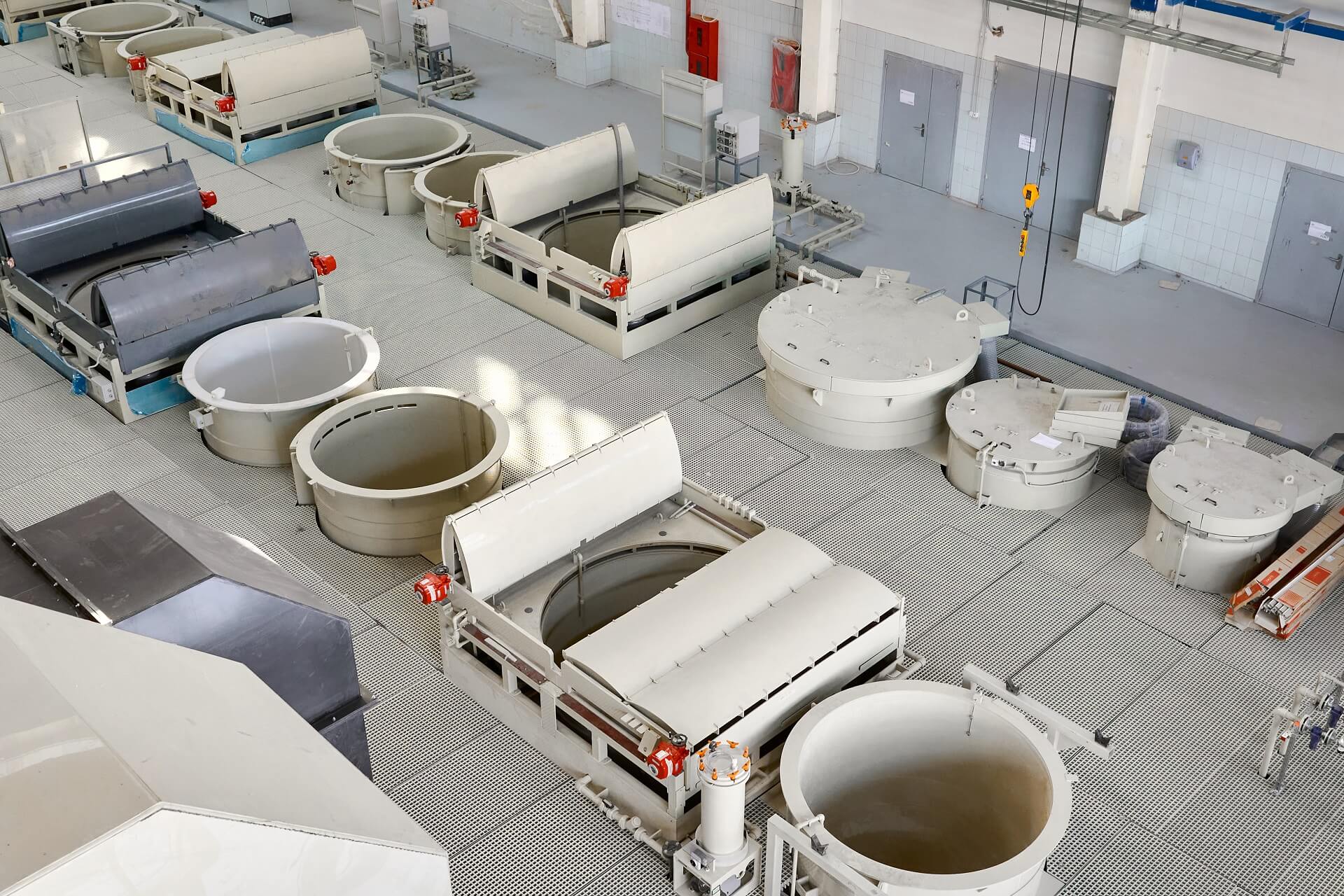

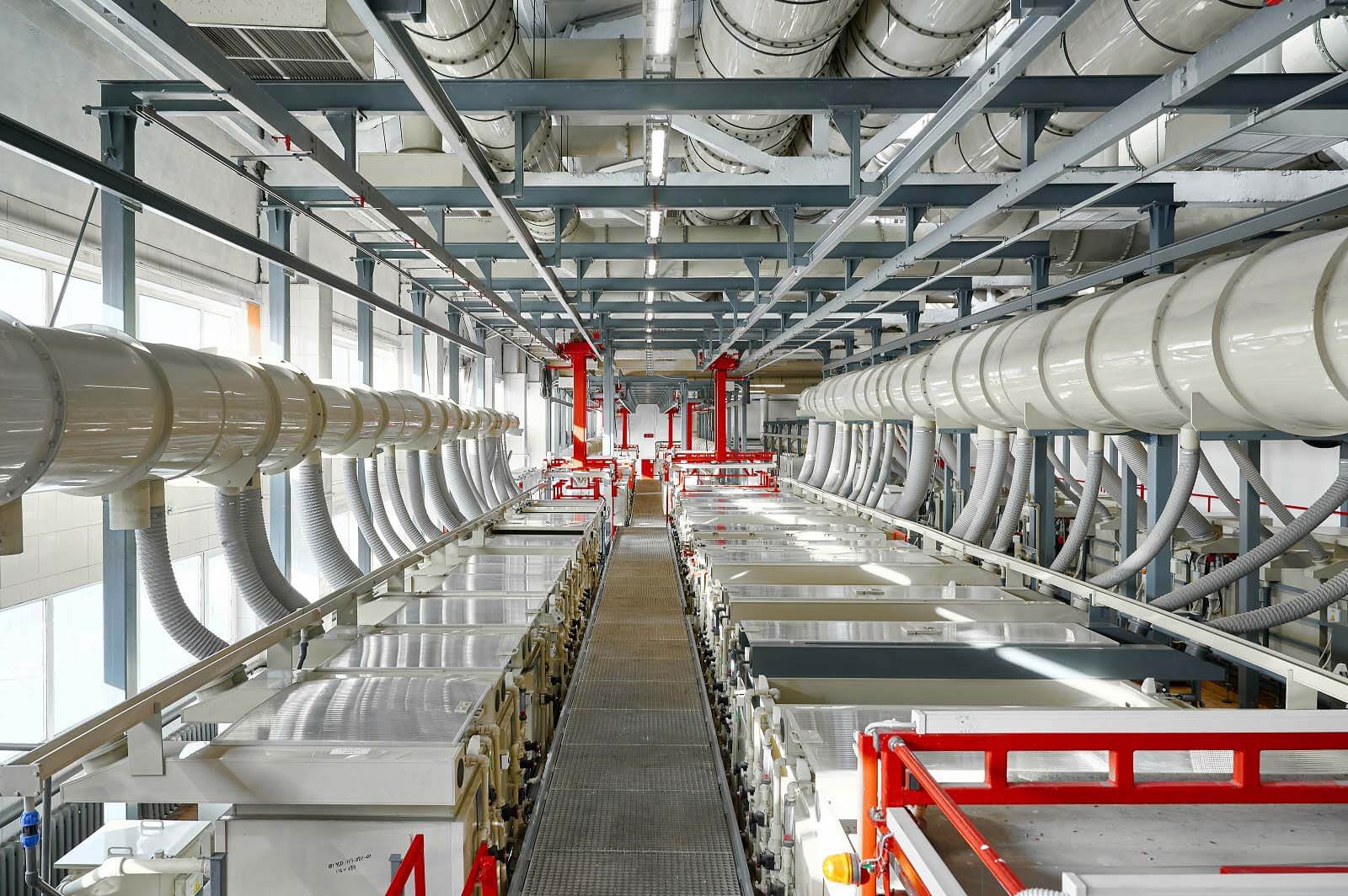

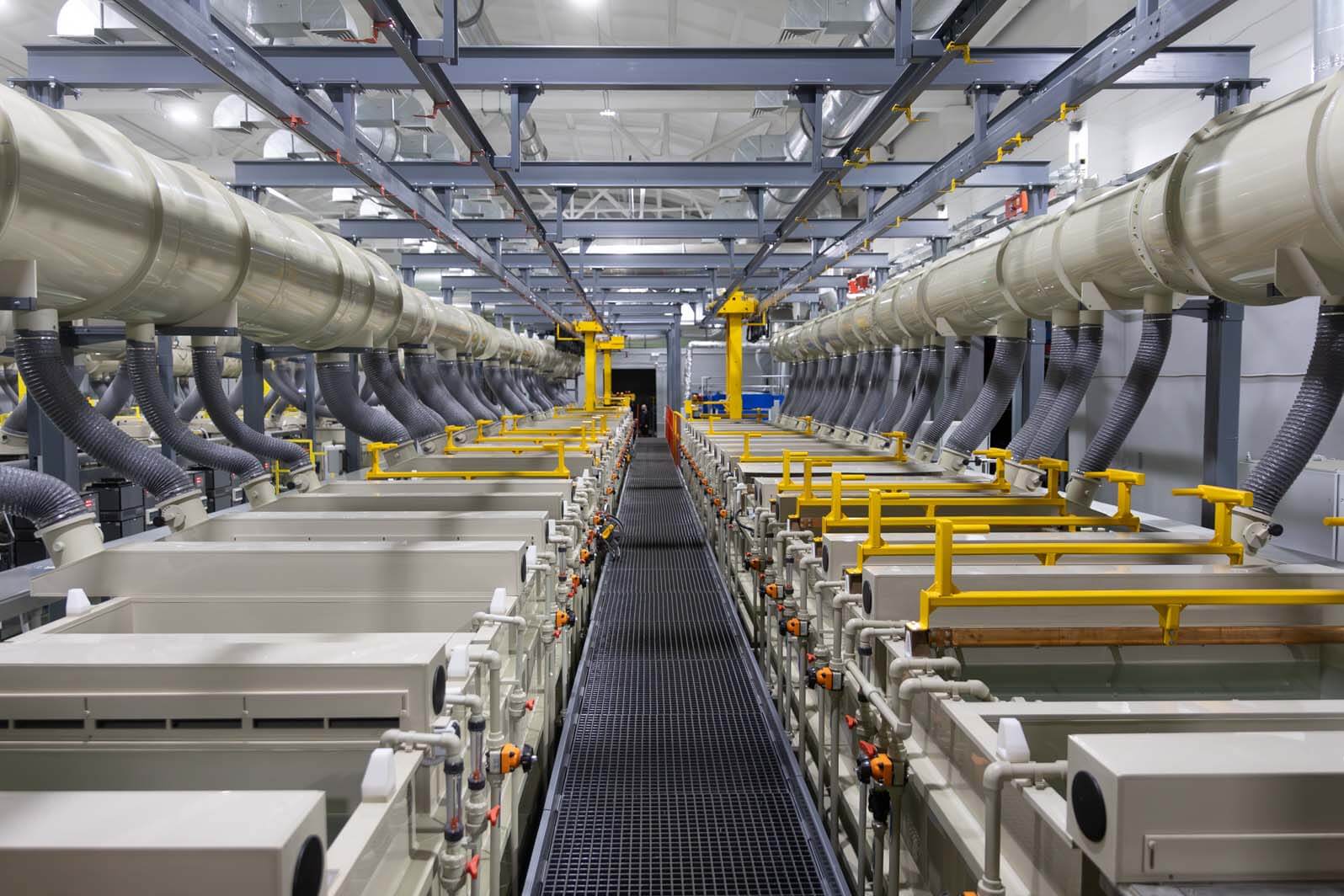

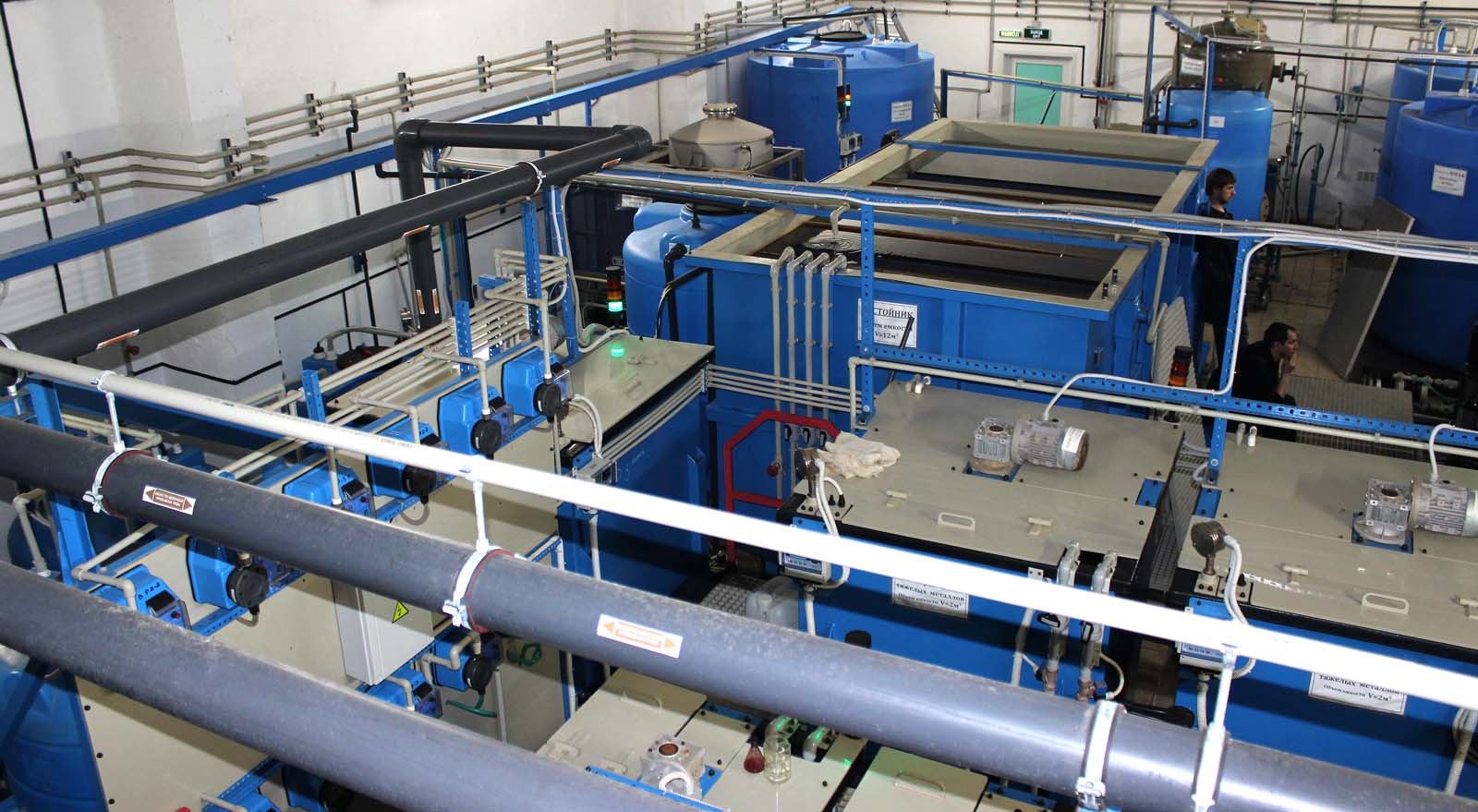

Фотогалерея гальванических линий ТАГАТ

Скачать референс–лист

В данном документе перечислены последние проекты ТАГАТ: завершенные, находящиеся на гарантии, на стадиях изготовления и монтажа

Ответы на часто задаваемые вопросы

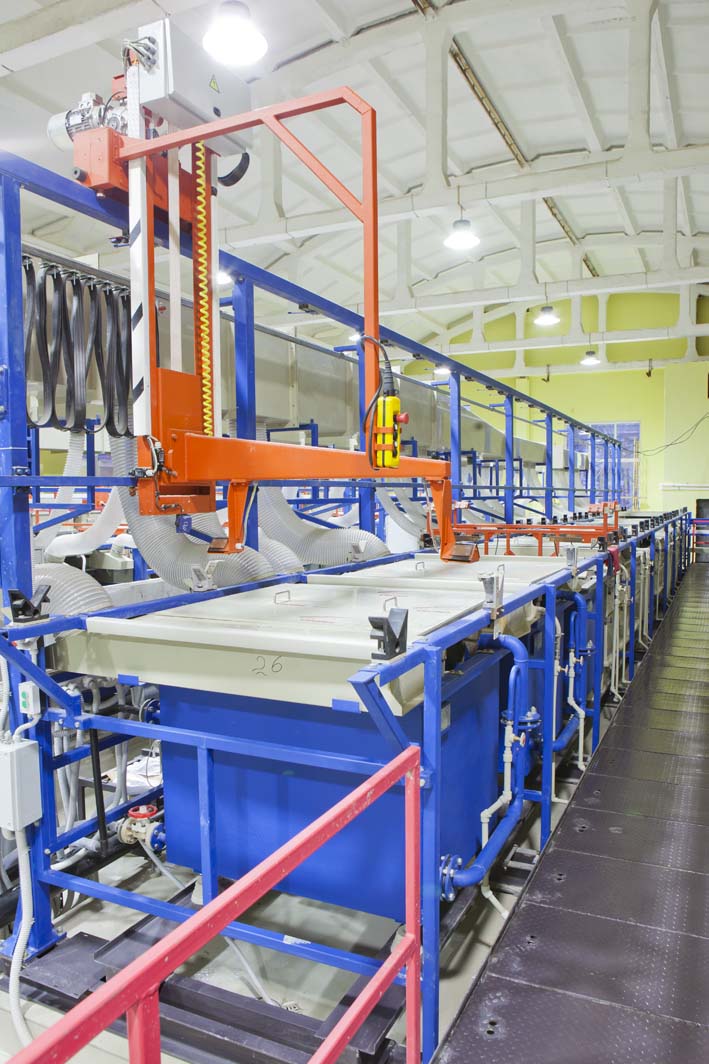

В гальванике автоматические манипуляторы принято называть «автооператорами». Автооператорная гальваническая линия — это комплекс автоматизированного оборудования, предназначенного для нанесения гальванических покрытий на металлические изделия. Основная цель таких линий заключается в том, чтобы обеспечить высококачественное защитное покрытие с минимальными затратами времени и ресурсов. Линия обеспечивает возможность работы в автоматическом, механизированном и ручном режиме.

Автоматический режим управления обеспечивает следующие функции: — контроль времени выдержки деталей в технологических позициях;

выемку деталей на подвесках из технологической позиции по окончании заданной программой выдержки времени;
перемещение в следующую по программе технологическую позицию с плавным разгоном по горизонтали;
торможение при подходе к заданной программой позиции;
останов по датчику позиции с точностью позиционирования;
опускание подвесок в следующую по программе технологическую позицию с фиксацией положений в верхней и нижней точках хода консоли от конечных выключателей;
контроль занятости подвесками технологических позиций по установленным на них датчикам наличия подвесок, исключающий опускание подвесок в занятую позицию;
контроль положения автооператоров в зоне совместного обслуживания технологических позиций и блокировку перемещений автооператора в случае занятости этой позиции другим автооператором,
останов по концевым выключателям в случае их перемещения в крайнее положение на концах линии.

Мы выполняем проектирование, производство, монтаж и сервисное обслуживание современных гальванических линий. Также поставляем комплектующие и расходные материалы для гальванических линий: насосы, приводы, фильтровальные, выпарные и другие установки.

Наше оборудование задействовано в технологической цепочке производства, технического обслуживания и капитального ремонта деталей и компонентов на предприятиях приборостроения, в судостроительной, аэрокосмической и оборонной отрасли, в сфере нанесения защитных покрытий на металл. Ознакомиться с находящимися на гарантии и строящимися объектами вы можете, скачав референс-лист по кнопке выше.

Да, вы можете заказать отдельные услуги по техническому обслуживанию и замене комплектующих в нашем подразделении ТАГАТ-СЕРВИС.
