Пожарная безопасность гальванического производства

Пожары на гальванических участках, к сожалению, не являются редкостью в России и мире. Мы вводим в эксплуатацию более 30 гальванических линий ежегодно и тоже сталкиваемся со случаями возгорания. По результатам внутреннего анализа инцидентов на линиях производства АО «Завод ТАГАТ» и анализа литературы о подобных инцидентах в мире, мы подготовили ряд организационных, конструкторских, проектных и информационно-технологических рекомендаций для проектировщиков и эксплуатантов гальванических линий.

В данной статье приведен обзор инцидентов и даны рекомендации по проектированию систем пожарной безопасности, конструированию гальванических линий и оснащению автоматизированными системами управления с защитными функциями. Мы приглашаем всех, кто разрабатывает и эксплуатирует гальваническое оборудование, к открытому обсуждению проблем пожарной безопасности на объектах.

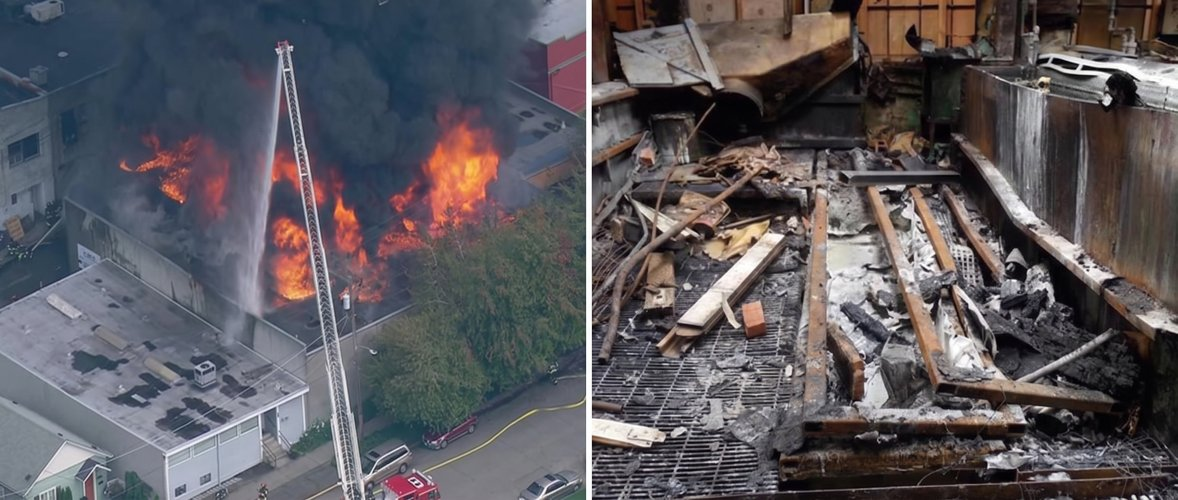

Сиэтл, Asko Group. Источник

Зарегистрированные инциденты

Ниже собраны задокументированные пожары на гальванических участках и в цехах электрохимических покрытий за последние 10 лет. Список не претендует на абсолютную полноту — многие инциденты не попадают в открытые источники, а статистика страховщиков фиксирует далеко не все. Но картина репрезентативна:

Предприятие, страна, год	Площадь / ущерб	Предварительная причина
Петрозаводскмаш, Россия, 2013	1000–1500 м²	Пожар в гальваническом цехе
Sun Glo Industrial Plating, Флорида, США, 2015	Уничтожено 19 линий (40% операций)	Электрическая неисправность, 3:30 ночи
Technical Metal Finishing, Бербанк, США, 2015	Значительный ущерб	Короткое замыкание
Premium Aerotec (Airbus), Аугсбург, Германия, 2018	Десятки млн евро	Гальванический цех полностью уничтожен
Автопроизводитель, Германия (10 марта), 2018	>30 млн евро, 5600 м²	Электрическая неисправность
Advanced Plating, Нэшвилл, США, 2018	Здание уничтожено	Электрический пожар
Termetal, Дембска Воля, Польша, 2019	Токсичные выбросы Zn, Pb, Cd	Пожар на цинковании
Arlington Plating, Палатайн, США, 2019	Ограничен спринклерами	Не определена
Tronic Plating, Фармингдейл, США, 2020	Обрушение кровли	Не определена
Kuntz Electroplating, Китченер, Канада, 2020	~100 тыс. долл.	Электрическая неисправность
ЗЭТО, Великие Луки, Россия, 2020	Цех выгорел полностью	Нарушение техники безопасности
Renesas Naka Factory, Япония, 2021	600 м², 17 ед. оборудования, $156 млн/мес потерь	Перегрузка по току в оборудовании гальваники
Mechanical Galv-Plating, Огайо, США, 2021	Значительный	Очаг в зоне нанесения покрытия
Diamond Chrome Plating, Мичиган, США, 2021	Значительный	Вентиляционные скрубберы на крыше
J&S Plating, Фармерсвилл, США, 2022	Обширные повреждения	Не определена
Alert Plating, Калифорния, США, 2022	Локализован	Сработала система спринклеров
Гальванический цех, Санкт-Петербург, Россия, 2022	—	Взрыв и пожар
High Tech Finishing, Хьюстон, США, 2023	75% операций парализовано	Неисправный нагревательный элемент в ванне
J&M Plating, Рокфорд, США, 2023	Повреждение + повторное возгорание	Термическая обработка
CRC Chrome, Мерилен, США, 2023	6-й уровень тревоги	Не определена
МАЗ, Минск, Беларусь, 2023	75 м²	Нарушение эксплуатации электросетей
Diehl Metal Applications, Берлин, Германия, 2024	2000 м², токсичный дым	Очаг на 1-м этаже, причина выясняется
НПО Автоматики, Екатеринбург, Россия, 2024	800–1000 м², 245 млн руб.	Аварийный режим электросети
Tata Electronics, Тамил Наду, Индия, 2024	Обрушение пролёта, остановка	Очаг в зоне анодирования / хранения химикатов
BoardTek Electronics (Zhen Ding), Тайвань, 2025	—	Цех меднения
SPS Technologies, Дженкинтаун, США, 2025	>80% здания 560 тыс. фут², горел 6 дней	Не выяснена; спринклеры не работали
Псков, Россия, 2025	10 гальванических ванн	Короткое замыкание

Статистический контекст

По данным немецкой страховой ассоциации GDV, в одной только Германии ежегодно происходит 70–80 пожаров на гальванических предприятиях, из них 10–15 — с ущербом свыше 500 000 евро. Средний срок восстановления производства после крупного пожара — 24 месяца.

По данным HDI Risk Consulting, распределение типов происшествий:

43% — пожары,

40% — технические дефекты,

37% — выбросы веществ,

30% — человеческий фактор

20% — взрывы,

в 25% случаев причину установить не удалось из-за масштаба разрушений.

Анализ и ранжирование причин

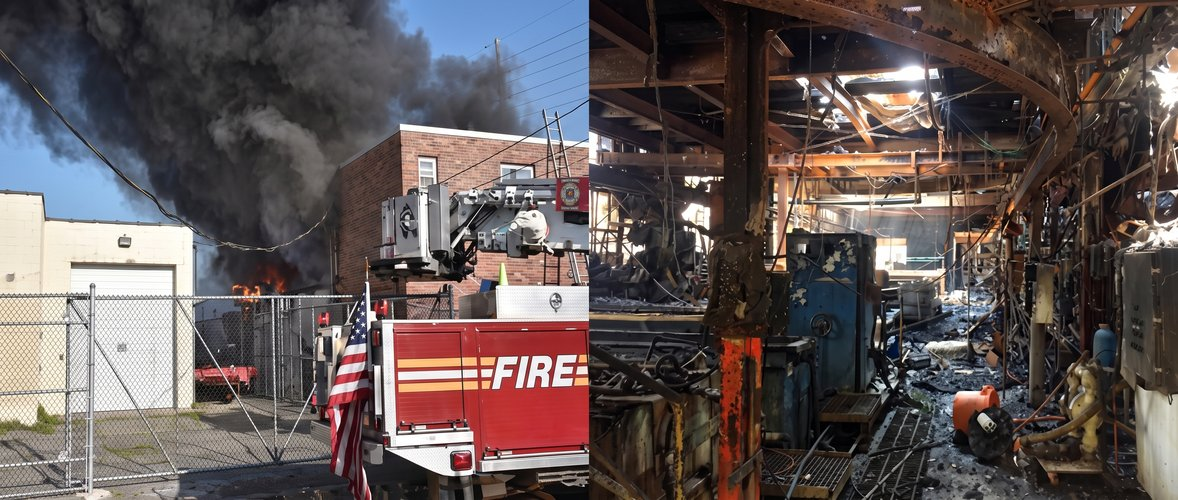

Нью-Йорк, Precious Plate. Источник

На основе данных страховых компаний (Allianz, FM Global, Gen Re, GDV), расследований конкретных пожаров и отчётов пожарных служб причины можно отранжировать следующим образом:

1. Перегрев электронагревателей (погружных ТЭНов) в пластиковых ваннах: ~60–70%

Безусловно, самая частая причина. Исследование Allianz (52 случая, 1985–1999) показало, что погружные электронагреватели стали причиной 61% пожаров. Отдельное исследование крупного страховщика США — более 60%. По данным GDV, перегрев нагревательных стержней и электрические неисправности вместе дают более 70% всех случаев и >90% суммы ущерба.

Если опустить технические нюансы, типичный сценарий выглядит так: уровень электролита падает (утечка, испарение), ТЭН оказывается на воздухе, перегревается и начинает плавить полипропиленовую ванну. Опасность увеличивается, если ТЭН перегревается в нерабочее время — ночью или в выходные.

2. Отсутствие или неисправность защитных устройств (реле уровня, термореле): ~40% как сопутствующий фактор

В 40% расследованных случаев защитные автоматы отсутствовали, были отключены или неисправны. Это не самостоятельная причина, но критический фактор, превращающий локальный перегрев в пожар.

3. Короткое замыкание и перегрузка электрических цепей: ~15–20%

КЗ в электропроводке, шинопроводах постоянного тока, распределительных щитах. Агрессивная среда (пары кислот, щелочей) ускоряет коррозию контактов и деградацию изоляции. Пожар на заводе Renesas (2021) — классический пример: перегрузка по току в оборудовании гальваники.

4. Коррозия электрических контактов и соединений: ~10–15%

Влажная химически агрессивная среда вызывает ускоренную коррозию зажимов, клемм, шин. Возникает переходное сопротивление → локальный нагрев → возгорание рядом расположенного пластика. По данным FM Global, именно плохо затянутая шина вызвала пожар с ущербом $24 млн.

5. Самовоспламенение химикатов и промасленных материалов: ~5–10%

Самовоспламенение органических веществ, промасленной обтирочной ветоши, химических реактивов при нарушении условий хранения. Несовместимые химикаты при случайном контакте создают экзотермическую реакцию.

6. Человеческий фактор (нарушение техники безопасности, сварочные работы): ~5–10%

Сварочные работы вблизи гальванических линий, вмешательство в работу систем оборудования, курение в неположенных местах, неправильная утилизация химикатов. Пожар на ЗЭТО (2020) и одна из версий пожара на НПО Автоматики (2024) связаны с нарушением техники безопасности.

7. Горючие растворители и легковоспламеняющиеся жидкости: ~5%

Растворители для обезжиривания, лаки, масла. Воспламенение при попадании на нагретые поверхности или от искры. Пожар Asko Group (2014) — электрическая искра подожгла масло, быстро распространившее пламя.

8. Образование взрывоопасной водородно-воздушной смеси: ~3–5%

Электролиз выделяет водород (диапазон взрывоопасности 4–75% в воздухе). При недостаточной вентиляции образуется гремучая смесь, способная взорваться от искры. Серия пожаров в Великобритании (22 случая за 7 лет) частично связана с этим фактором.

9. Горючесть пластиковых ванн, воздуховодов и конструкций — катализирующий фактор

Полипропилен, ПВХ, стеклопластик — основные материалы для ванн и воздуховодов. Они отлично противостоят коррозии, но высокогорючи и выделяют огромное количество тепла при горении. Если не срабатывает отключение вентиляции, огонь, при отсутствии должных систем пожаротушения, быстро перекидывается с ванны на воздуховоды и конструкции.

В России статистика пожаров в гальванических производствах дополняется неверным определением категории помещения  на этапе проектирования, отсутствием пожарной сигнализации и/или систем автоматического пожаротушения, незнанием персоналом действий, необходимых при возникновении пожара.

ООО «КИТТ». Обучение персонала на заводе «Гардиан» в Йошкар-Оле

Мероприятия организационного характера по снижению рисков

Автоматизированные гальванические линии и комплексы очистки стоков — сложное технологическое оборудование. Для их эксплуатации требуется квалифицированный персонал, строго соблюдающий правила техники безопасности и инструкции производителя линии. Любое вмешательство в конструкцию оборудования должно строго пресекаться администрацией объекта, а любые доработки конструкции или системы управления линией должны быть согласованы с производителем. Также персонал должен пройти инструктаж по действиям в случае аварийных ситуаций.

Согласно опыту на наших объектах и анализу ситуации с инцидентами в мире мы настоятельно рекомендуем принять следующие меры организационного характера:

Полный запрет работы нагревателей в отсутствие персонала. Отключение всех ТЭНов при уходе последней смены. Таймеры для автоматического включения нагрева до начала смены — запрещены.

Ежедневная проверка датчиков уровня, визуальный контроль уровня контактов. Снятие оксидных слоёв с контактных щупов датчиков, токоведущих мостиков с поверхности датчиков. Визуальный контроль уровня промывных ванн и электролитов, оснащенных электронагревателями, в начале каждой смены и периодически в течение смены.

Термографическое обследование электрических соединений. Ежемесячное тепловизионное сканирование гибких кабелей и ежеквартальное — всех шин и клеммных соединений постоянного тока. Документирование в журнале смены.

Еженедельный осмотр и очистка электрических контактов. Снятие оксидных слоёв с клемм и электродов на стороне постоянного тока. Проверка затяжки болтовых соединений шин. Коррозия контактов — одна из ведущих причин локального перегрева.

Запрет порошковых огнетушителей в гальванической зоне. Порошок может вступать в неконтролируемую реакцию с компонентами электролитов. Вместо этого — углекислотные или хладоновые огнетушители, совместимые с химикатами на участке.

Инструктаж и разбор аварийных ситуаций. Проведение вводного и периодических инструктажей с обязательным рассмотрением возможных аварийных ситуаций и проверка знаний путем тестирования. Недопущение к работе персонала, не прошедшего инструктаж и тестирование.

Мероприятий по повышению пожароустойчивости технологического оборудования

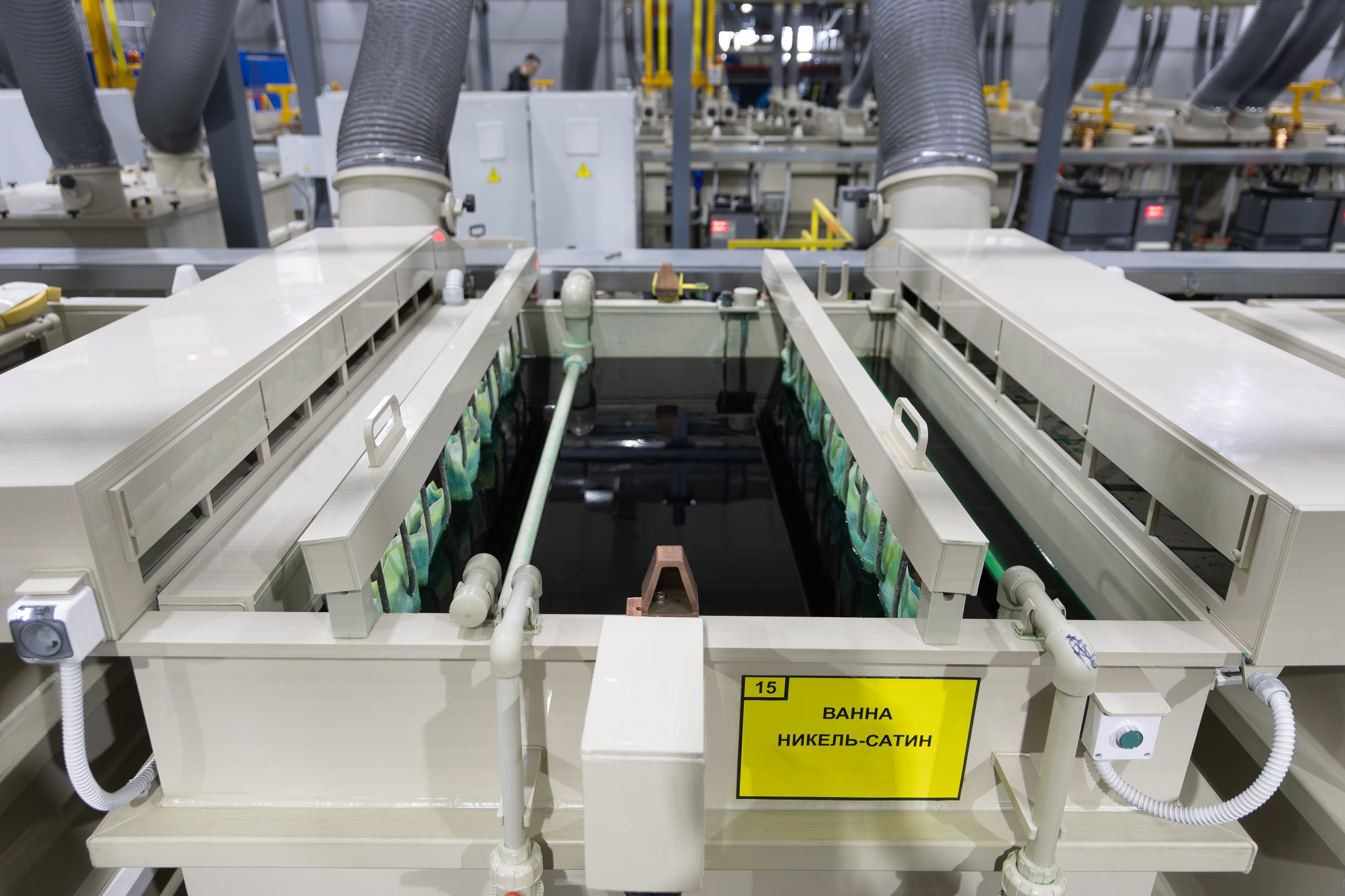

Конструктивные решения

Для объектов, где проектные решения не предусматривают эффективных систем предупреждения и тушения пожара в производственном помещении, специалистами ТАГАТ разработаны дополнительные конструктивные решения, обеспечивающие противопожарную защиту:

Дублированная защита уровня жидкости и температуры. Установка датчиков минимального уровня с автоматическим отключением нагрева, независимых от основного термореле. Датчики должны быть дублирующими — два независимых канала, каждый способен отключить нагрев самостоятельно.

Конструкторское решение ТАГАТ. Применение электронагревателей, оснащенных термореле, инициирующих отключение нагрева при осушении активной зоны электронагревателей. С 2026 года все ванны оборудуются датчиками с термореле.

Размещение нагревательных элементов с гарантированным зазором от горючих конструкций. Минимальное расстояние от ТЭНа до стенок пластиковой ванны должно быть нормировано и контролироваться. Жёсткое крепление нагревателя с заданными зазорами — требование британского кодекса практики BSTSA.

Конструкторское решение ТАГАТ. Установка электронагревателей осуществляется только с использованием жесткого крепления на всех линиях производства ТАГАТ.

Автоматическое отключение питания при падении уровня электролита. Система «сухого хода»: при падении уровня ниже критического — нагрев и питание ванны отключаются автоматически. Клапан подпитки автоматически восполняет уровень.

Конструкторское решение ТАГАТ. Предусмотрена блокировка нагрева ванн с электронагревателями при падении уровня. Автоматическое пополнение уровня посредством соленоидного клапана по сигналу датчика уровня.

Система ручного включения сигнала «Пожар».

Конструкторское решение ТАГАТ. Желтые кнопки инициации сигнала «Пожар» на оборудовании и запуск следующих действий: выключение местной вытяжной вентиляции → отключение всех выпрямителей и нагревателей → закрытие противопожарных клапанов на воздуховодах → остановка всех механизмов перемещения → передача подтверждения готовности на пульт пожаротушения.

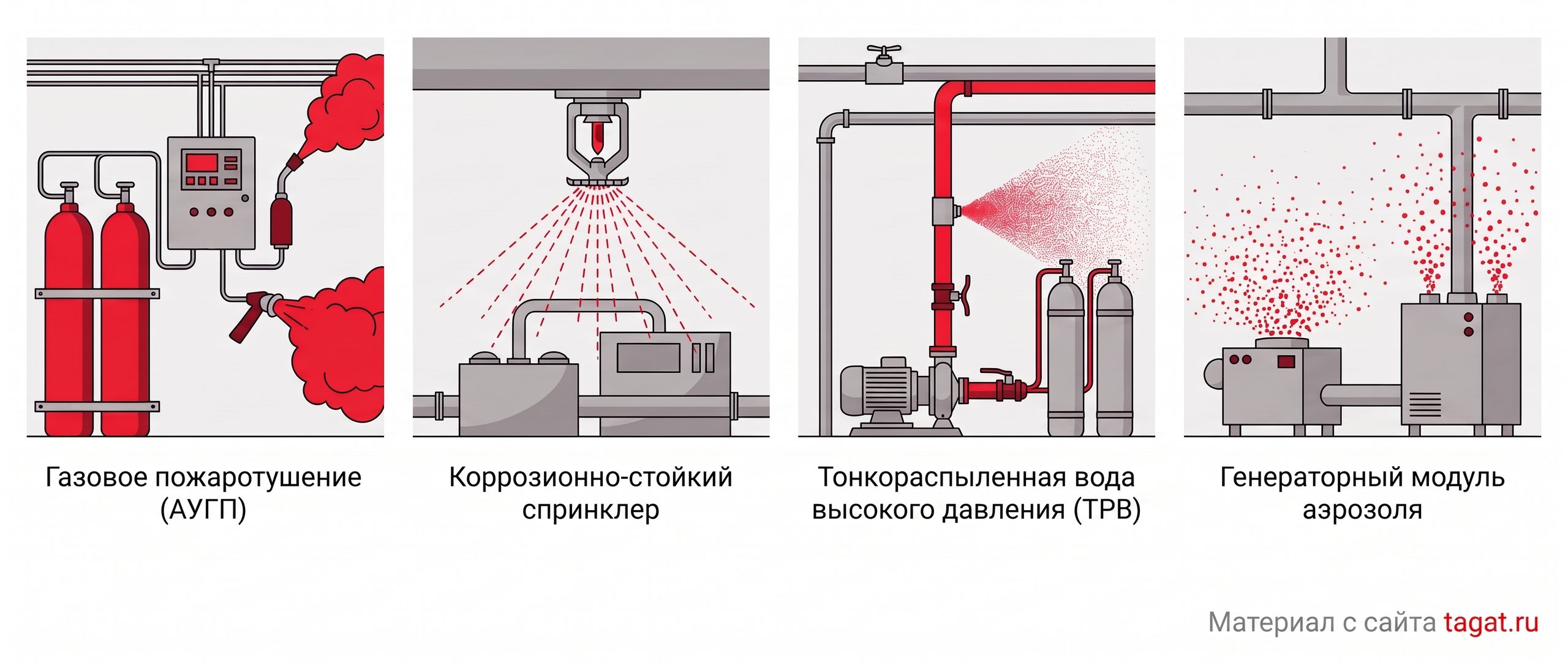

Применение пожарных извещателей и средств автоматического пожаротушения. Конструкторское решение ТАГАТ. Оснащение линейным тепловым кабелем (устанавливается вдоль бортовых отсосов, внутри воздуховодов и кабельных лотков), силовые шкафы и шкафы управления оснащаются самосрабатывающими аэрозольными устройствами пожаротушения.

Мероприятия на уровне программного обеспечения

Данные мероприятия будут реализованы в новых проектах ТАГАТ на основе статистической обработки сигналов:

1. Жёсткая блокировка нагрева при недостаточном уровне электролита. Система управления опрашивает два независимых датчика уровня и термореле. При падении уровня ниже критического — нагреватели отключаются мгновенно, без задержки и без возможности ручного обхода. Логика реализована на уровне ПЛК, не в SCADA — чтобы отключение сохранялось даже при потере связи с верхним уровнем. Восстановление нагрева — только после ручного подтверждения оператором с фиксацией в журнале: кто, когда, почему разрешил.

2. Двухпороговая защита по температуре с автоматическим снижением мощности

Первый порог — рабочая температура +10 °C: система снижает мощность нагревателя до 50% и выдаёт предупреждение. Второй порог — рабочая температура +20 °C: полное отключение нагрева, звуковая тревога, передача сигнала на систему пожарной сигнализации цеха. Логика предотвращает термический разгон — ситуацию, когда ТЭН продолжает греть уже закипающий электролит из-за залипания контактора или сбоя ШИМ-регулятора.

3. Автоматическое отключение всех энергопотребителей после ухода последней смены

Система управляется графиком смен. После регистрации ухода последнего оператора (через СКУД или ручную кнопку «Конец смены») ПЛК запускает процедуру безопасного останова: отключение всех нагревателей → снижение тока выпрямителей до нуля → отключение ванн. Таймеры автоматического запуска нагрева до начала смены — программно заблокированы и не могут быть активированы. Восстановление питания — только после явного подтверждения начала смены.

4. Интеграция с системой газодетекции водорода

ПЛК получает данные от стационарных газоанализаторов H₂ под перекрытием. Логика реагирования: при 25% НКПР (1% H₂) — увеличение производительности бортовой вентиляции до максимальной, предупреждение оператору. При 50% НКПР (2% H₂) — аварийная вытяжка на 20 обменов/ч, снижение тока на ваннах с выделением водорода, звуковая тревога. При 100% НКПР (4% H₂) — полный останов линии, активация системы пожаротушения, эвакуация.

5. Периодическое тестирование обслуживающего персонала

Система управления через настраиваемые промежутки времени после авторизации пользователя производит тестирование на знание как самой системы управления, так и действий в аварийных ситуациях. В случае отрицательного результата тестирования работнику запрещается эксплуатация оборудования.

6. Алгоритм «мягкого старта» нагревателей с ограничением тока

После включения нагрева мощность ТЭНа плавно нарастает с 0 до 100% за 30–60 секунд. Это исключает тепловой удар для пластиковых ванн и снижает пусковые токи. Параллельно программа контролирует соответствие потребляемой мощности заданной: если фактический ток нагревателя превышает расчётный более чем на 15% — отключение с тревогой (признак межвиткового замыкания или деградации ТЭНа). Повторное включение — только после диагностики.

7. Автоматический протокол взаимодействия с системой пожаротушения

При получении сигнала «Пожар» от системы пожарной сигнализации ПЛК автоматически выполняет последовательность: выключение местной вытяжной вентиляции → отключение всех выпрямителей и нагревателей → закрытие противопожарных клапанов на воздуховодах → остановка всех механизмов перемещения → передача подтверждения готовности на пульт пожаротушения. Обратный канал: после выпуска огнетушащего состава ПЛК блокирует включение оборудования до ручного сброса блокировки ответственным лицом.

8. Запрет на работу без обслуживающего персонала. Функция заблаговременного разогрева отсутствует. При отсутствии действий персонала в течение некоторого времени инициирует сообщение о необходимости подтвердить присутствие персонала. В случае если подтверждение не было пройдено система переходит в режим отключения.

9. Журнал аномалий с автоматической классификацией и эскалацией

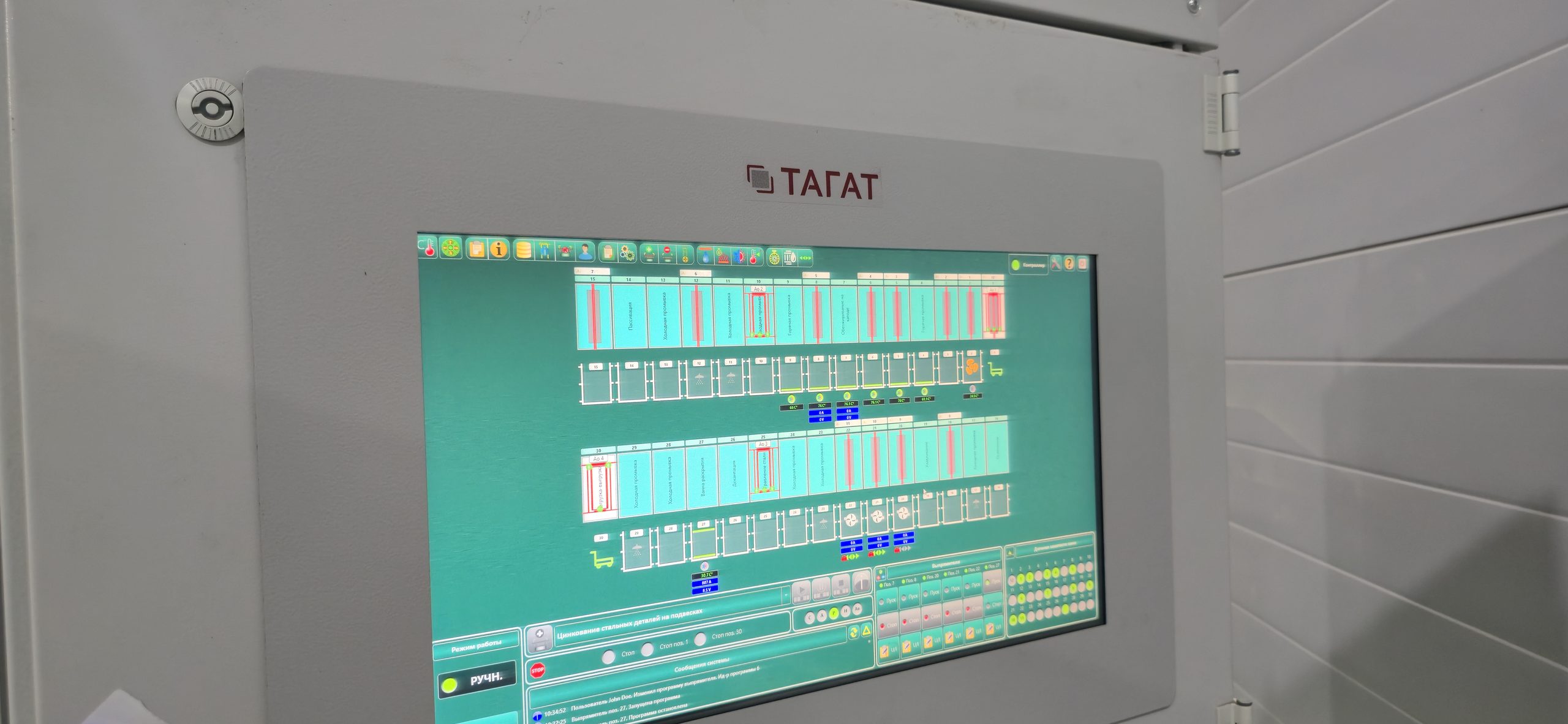

SCADA-система ведёт единый журнал всех событий с автоматической категоризацией по уровням критичности:

Info — штатные операции, изменения параметров;

Warning — отклонения в пределах допуска (например, температура +5 °C от уставки);

Alarm — отклонения, требующие вмешательства (падение уровня, перегрев контактов);

Critical — аварийные состояния, требующие немедленной остановки.

Каждая запись содержит временную метку, значения всех связанных параметров, идентификатор оператора. Журнал защищён от модификации и хранится не менее 1 года.

10. Периодический запуск тестирования датчиков и внесение данных о периодическом обслуживании. От обслуживающего персонала требуется выполнить ряд действий, показанных на экране, для фиксации системой управления ожидаемого сигнала. Данные о периодическом обслуживании заносятся в систему управления.

Мероприятия в проектных решениях по повышению пожароустойчивости цехов

Мы настоятельно рекомендуем заказчикам на стадиях проектирования нового цеха или технического перевооружения текущего гальванического цеха внедрить следующие инженерные решения:

Спринклерное пожаротушение с коррозионностойкими оросителями. Над зоной ванн и пластиковых воздуховодов сечением ≥515 см². Спринклеры локализуют пожар на ранней стадии. По данным GDV, ожидаемый ущерб без спринклеров в 6 раз выше, чем с ними. Спринклеры должны быть в специальном коррозионностойком исполнении.

Создание противопожарных стен-барьеров между гальваническим участком и смежными зонами. Огнестойкость не менее REI 90. Все проёмы в таких стенах защищены огнестойкими дверями или шторами. Отсутствие барьеров — главный фактор крупного ущерба, как показал пожар на SPS Technologies (2025), где огонь охватил 80% здания.

Отказ от сэндвич-панелей с горючим утеплителем в ограждающих конструкциях. Использование негорючих материалов (минеральная вата, бетон, металл без полимерного утеплителя) для стен и кровли. Горючие сэндвич-панели — зафиксированный фактор быстрого распространения пожара.

Система отрицательного дисбаланса давления в цехе. Поддержание давления в гальваническом цехе на 90–95% ниже, чем в смежных помещениях. Воздух подаётся у пола, удаляется у потолка. При пожаре дым уходит в вентиляционную систему, а не распространяется в соседние помещения.

Двухуровневая система дымоудаления с термозащитой воздуховодов. Проектная вытяжка с огнестойкими каналами, способными функционировать при пожаре. Отдельный контур аварийной вытяжки, включаемой от пожарной сигнализации. Дым гальванических производств особо агрессивен — вызывает коррозию и загрязнение ванн, делая их непригодными.

Блокирование работы приточно-вытяжной вентиляции при сигнале «Пожар». При отсутствии блокировки скорость распространения пожара кратно увеличивается. Пластиковые воздуховоды местных отсосов выполняют роль фитиля.

Система оповещения и управления эвакуацией (СОУЭ) 2-го типа. Комбинированное звуковое и световое оповещение. В условиях плотного задымления от горящих химикатов световые указатели выходов критически важны для эвакуации персонала.

Проектное разделение зон хранения химикатов и производственной зоны. Легковоспламеняющиеся растворители в отдельных вентиляционных шкафах с пределом огнестойкости не менее 90 минут. Суточный запас — только в цехе, остальное на складе химикатов. Несовместимые вещества (цианиды и кислоты) — физически изолированы.

Система удержания пожарных стоков с отдельным накопителем. Проектом предусмотрен бассейн-накопитель для пожарных стоков объёмом не менее объёма крупнейшей ванны плюс 20 минут работы спринклеров по проектной интенсивности. Это предотвращает экологический ущерб при попадании токсичной смеси кислот, щелочей и тушащей воды в канализацию и водотоки.

Проектное размещение щитовых и трансформаторных подстанций вне гальванической зоны.
Распределительные устройства и выпрямители постоянного тока выносятся в отдельные помещения с чистой атмосферой. Питание в цех подаётся через герметизированные кабельные проходки. Это защищает электрику от коррозии — основной причины деградации изоляции и последующих КЗ.

Мероприятия по обеспечению пожарной безопасности

Пожарная безопасность гальванического цеха — это комплекс мероприятий, включающий в себя подбор:

• средств обнаружение пожара;
• способов и средств пожаротушения;
• решений в рамках технологического оборудования;
• проектных решений;
• организационных мероприятий.

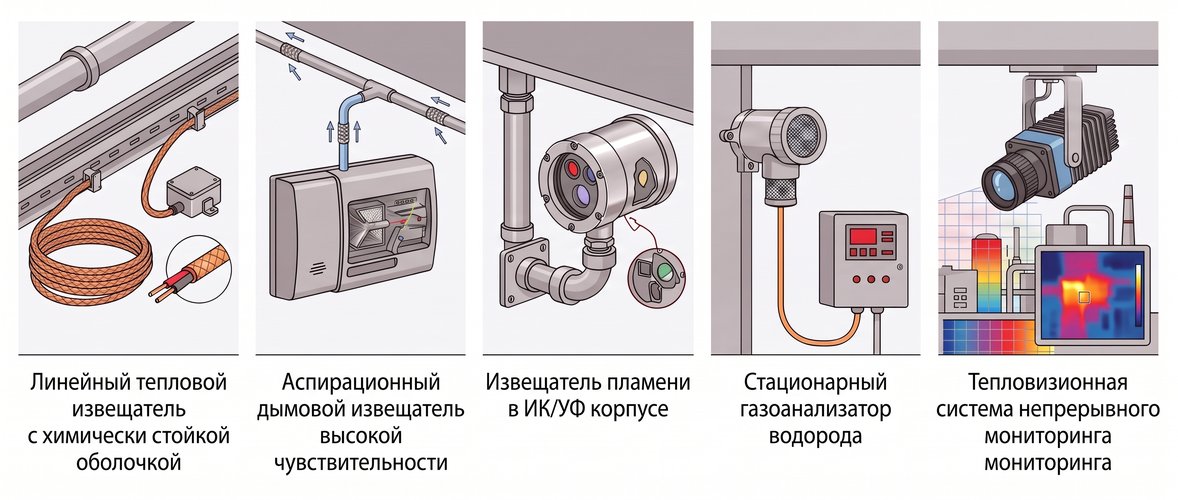

Обзор средств обнаружения пожара в цехе электрохимических покрытий

Цех гальваники — это агрессивные пары кислот и щелочей, влажность до 80%, выделение водорода, горючие пластики ванн и воздуховодов, шины постоянного тока. Ни один тип извещателя не закрывает все риски. Ниже приведены пять типов извещателей, которые позволяют организовать комбинированную систему обнаружения.

1. Линейный тепловой извещатель (термокабель) с химически стойкой оболочкой

Тип: Protectowire PHSC-EPR (США) или ИП104 «Гранат-термокабель» GTSW-CP (Россия, «Спецприбор»).

Принцип действия. Два стальных проводника в оболочке из термочувствительного полимера скручены по всей длине. При достижении пороговой температуры (68, 88 или 105 °C) полимер размягчается, жилы замыкаются — формируется сигнал «Пожар». Срабатывание происходит в любой точке по длине кабеля, не нужно ждать прогрева участка.

Почему для гальваники. Термокабель прокладывается непосредственно над гальваническими ваннами, вдоль бортовых отсосов, внутри воздуховодов и кабельных лотков — в зонах, где точечные извещатели физически не установить. Модификация EPR (полипропиленовая оболочка) устойчива к кислотным и щелочным аэрозолям, а модификация CP (фторполимерная оболочка) — к большинству химикатов, применяемых в гальванике. Воздуховоды гальванических цехов — узел повышенного риска.

Пример. Термокабель Protectowire применяется на нефтехимических и химических производствах по всему миру, включая цеха синтеза кислот и щелочей. В России аналог — Гранат-термокабель GTSW-CP — рекомендован для взрывоопасных зон и зон с агрессивными средами, включая химические производства. Термокабель используется как пусковой элемент для дренчерных и спринклерных установок пожаротушения.

Параметры выбора. Для гальванических ванн с рабочей температурой электролита 40–60 °C — порог 68 °C. Для ванн хромирования (50–70 °C) и горячего обезжиривания — порог 88 °C. Для сушильных камер (до 200 °C) — порог 105 °C или выше.

2. Аспирационный дымовой извещатель высокой чувствительности

Тип: ИПА (Россия, «Интерспринклер») или VESDA VLP/Xtralis (Австралия/США)

Принцип действия. Вентилятор непрерывно прокачивает воздух из защищаемого помещения через систему трубок малого диаметра (8–25 мм) к лазерному или светодиодному детектору дыма. Чувствительность — от 0,002% затемнённости/м (класс А), что в 500–1000 раз выше точечных извещателей.

Почему для гальваники. Гальванический цех — это большие открытые пространства с высокими потолками (8–12 м), мощной вытяжной вентиляцией и постоянным тепловым потоком от ванн. Точечные дымовые извещатели в таких условиях неэффективны: дым рассеивается и не достигает потолка из-за стратификации. Аспирационный извещатель решает проблему забором воздуха на нескольких уровнях — в том числе капиллярами непосредственно над ваннами и внутри шкафов управления.

Блок детекции выносится в чистое помещение (щитовая, коридор), а в агрессивную среду цеха заводится только пластиковый трубопровод, не содержащий электроники. Это критично: оптическая камера точечного дымового извещателя деградирует за 6–12 месяцев в атмосфере кислотных паров, а аспирационная трубка — служит годами.

СП 484.1311500.2020 рекомендует аспирационные извещатели для производственных цехов высотой более 8 м, а также для помещений с большой концентрацией электронной техники.

Пример. Аспирационные системы применяются на фармацевтических производствах с агрессивными средами (ISO 5–8), где установка точечных извещателей нарушает ламинарные потоки воздуха. В России ИПА применяется для защиты производственных цехов категорий А, Б и В. В мировой практике аспирационные системы — стандарт для защиты ЦОД и серверных при гальванических производствах электроники (например, на заводах Renesas и Tata Electronics после пожаров).

3. Взрывозащищённый извещатель пламени ИК/УФ в корпусе из нержавеющей стали

Тип: Спектрон-601-Exd-Н (Россия, НПО «Спектрон») или Det-Tronics X3301 (США)

Принцип действия. Двухканальный датчик: УФ-сенсор (185–260 нм) + ИК-сенсор (0,8–1,1 мкм). Срабатывание только при одновременной регистрации обоих спектров — это исключает ложные срабатывания от сварки, освещения, нагретых поверхностей.

Почему для гальваники. Корпус из нержавеющей стали 12Х18Н10Т устойчив к парам кислот, щелочей, соляного тумана, то есть ко всему спектру агрессивных сред гальванического цеха. Маркировка взрывозащиты 1ExdIICT5 допускает применение во взрывоопасных зонах классов 1 и 2, что актуально для участков с выделением водорода.

Извещатель пламени — единственный тип, который фиксирует сам факт открытого горения, а не его последствия (дым, тепло).

Пример. «Спектрон-601-Exd-Н» прямо рекомендован производителем для «цехов гальванической обработки» и «химического производства». В составе системы «С2000-КДЛ» (НВП «Болид») адресные извещатели пламени «Спектрон-607-Exd-Н» применяются на объектах химической промышленности с коррозионно-агрессивными средами. В мировой практике извещатели Det-Tronics X3301 используются для защиты водородных установок. Пламя водорода почти невидимо и не излучает в видимом спектре, но чётко фиксируется УФ-каналом.

4. Стационарный газоанализатор водорода каталитического типа

Тип: СТГ-1 (Россия, «Сенсор») или Det-Tronics PIRECL (США)

Принцип действия. Каталитический шариковый сенсор обнаруживает водород по тепловыделению при каталитическом окислении на поверхности. В отличие от ИК-газоанализаторов, которые не регистрируют водород (молекула H₂ не поглощает ИК-излучение), каталитический датчик реагирует на любые горючие газы.

Почему для гальваники. Электролиз в ваннах хромирования, никелирования, цинкования, анодирования сопровождается выделением водорода. Водород скапливается под перекрытием (легче воздуха) и образует взрывоопасную смесь при концентрации 4–75% в воздухе. Энергия воспламенения — всего 0,017 мДж, ниже, чем у любого другого горючего газа.

Датчик размещается под потолком над зоной ванн с выделением водорода. Пороги срабатывания: 1-й уровень — 1% объёмной концентрации (25% НКПР, предупреждение), 2-й уровень — 2% (50% НКПР, запуск аварийной вытяжки и газового тушения).

Пример. Газоанализаторы для гальванических цехов — отдельная продуктовая линейка у российских производителей контрольно-измерительных приборов. В типовой схеме гальванического цеха водород контролируется на этапах анодирования, промежуточного нанесения покрытий, промывки и сушки. ГОСТ Р ИСО 26142-2013 регламентирует требования к стационарным приборам обнаружения водорода, включая стабильность показаний в течение 3 месяцев непрерывной работы. В мировой практике Det-Tronics поставляет комбинированные системы газодетекции и пламени для водородных установок, где каталитический датчик газа работает в паре с УФ-извещателем пламени.

5. Тепловизионная система непрерывного мониторинга

Тип: Optris Xi 400 (Германия) или FLIR A700 (США)

Принцип действия. ИК-камера с матричным приёмником непрерывно сканирует тепловое поле защищаемой зоны. При превышении заданного температурного порога в любой точке кадра система формирует сигнал тревоги и передаёт координаты очага перегрева. Чувствительность — 40 мК (0,04 °C), частота кадров — 80 Гц.

Почему для гальваники. Перегрев электрических контактов и шин постоянного тока — причина 15–20% пожаров в гальванике. Тепловизор выявляет аномалию задолго до того, как она перерастёт в возгорание: переходное сопротивление на клемме начинает греться при токе 500–2000 А, и температура контакта поднимается с 40 °C до 150 °C за несколько минут. Точечные тепловые извещатели не видят этой зоны — они стоят на потолке. Термокабель сработает только при 68 °C, а если контакт нагрелся до 100 °C вдалеке от кабеля — не сработает вообще.

Корпус камеры IP67 устойчив к коррозионной атмосфере цеха. Камера интегрируется с системой управления линией: при фиксации перегрева автоматически снижается ток или отключается выпрямитель — до того, как произойдёт возгорание.

Пример. Optris Xi 400 прямо позиционируется для предотвращения пожаров на гальванических производствах: камера с разрешением 382 × 288 пикселей и отношением дальность/пятно 390:1 способна обнаружить перегрев контактов на гальванической ванне шириной 3–5 метров с расстояния 10–15 метров. Система интегрирована с контроллером линии: при обнаружении горячей зоны автоматически снижается ток. Аналогичная система на основе тепловизоров Mobotix применяется на металлообрабатывающих предприятиях Германии с 2018 года — с трёхуровневой реакцией: тепловое предупреждение → остановка станка → отключение системы. В России тепловизионный мониторинг внедряется на металлургических и машиностроительных предприятиях для контроля перегрева шин и контактных соединений.

Сводная таблица

Тип извещателя	Зона применения	Что фиксирует	Время реакции	Почему для гальвании
Термокабель (Protectowire / Гранат-CP)	Вдоль ванн, воздуховоды, кабельные лотки	Локальный перегрев выше порога	< 15 с	Химстойкая оболочка, монтаж вплотную к оборудованию
Аспирац. дымовой (ИПА / VESDA)	Объём цеха, шкафы управления	Тление пластика на ранней стадии	10–60 с	Электроника вне агрессивной зоны, сверх-чувствит.
Извещатель пламени ИК/УФ (Спектрон-601-Exd-Н)	Открытые зоны цеха, склад химикатов	Открытое пламя	< 3 с	Нержавеющий корпус, двойной спектр, взрывозащита
Газо- анализатор H₂ (каталитич.)	Под потолком над ваннами анодирования	Утечка водорода до взрыва	1–5 с	Единственный способ обнаружить невидимый водород до восплам-ия
Тепловизор (Optris Xi 400)	Зона шин, контактов, ванн	Перегрев контактов до пожара	< 1 с	Профилактика — выявляет причину пожара, а не его последствия

Рекомендация по комбинированию

Максимальная эффективность достигается при многослойной защите, где каждый тип извещателя закрывает свой временной горизонт:

Тепловизор — профилактика (перегрев контактов, за минуты до возгорания).

Газоанализатор H₂ — раннее предупреждение (накопление водорода, за минуты до взрыва).

Аспирационный извещатель — сверхраннее обнаружение (тление пластика, до появления пламени).

Термокабель — локальная защита (перегрев ванны, воздуховода, кабельного лотка).

Извещатель пламени — аварийная реакция (открытый огонь, запуск тушения).

Все пять типов могут быть объединены в единую адресную систему на базе контроллера типа «С2000-КДЛ» (Болид) с передачей сигналов на пульт пожаротушения.

Мы проанализировали применимость средств обнаружения пожара для гальванического оборудования и подобрали модели российских и зарубежных производителей. Заполните форму обратной связи или напишите на support@tagat.ru, чтобы записаться на консультацию.

Обзор систем пожаротушения для линий электрохимических покрытий

1. Автоматическая установка газового пожаротушения (АУГП)

Тип ГОТВ: хладон 227ea, ФК-5-1-12, СО₂ — в зависимости от защищаемой зоны.

Принцип действия. По сигналу от пожарных извещателей система отключает вентиляцию, закрывает огнезадерживающие клапаны, подаёт сигнал на эвакуацию, затем выпускает газовый огнетушащий состав в защищаемый объём. Газ тушит за счёт ингибирования цепных реакций горения (хладоны) или разбавления кислорода (СО₂, инертные газы). Время подачи — 10–60 с в зависимости от типа ГОТВ.

Почему для гальваники. Газ не оставляет следов, не вступает в реакцию с электролитами, не повреждает электронику систем управления, диэлектричен (тушит оборудование под напряжением). Единственный агент, способный объёмно затушить весь гальванический зал без вторичного ущерба.

Примеры.

Россия. На Московском метрополитене (2025) системы газового пожаротушения на основе хладона применяются для защиты серверных и электрощитовых станций «Академическая», «Вавиловская», «Крымская» — объектов с мощным электрооборудованием и ограниченным доступом, аналогичных по требованиям к электрощитовым гальванических цехов.

Мир. На фабрике Renesas Naka (Япония, 2021) пожар в гальванической зоне привёл к ущербу 156 млн. долларов США. После восстановления руководство объявило о модернизации систем пожаротушения с применением чистых агентов для критичных производственных зон. Страховая компания Gen Re в отчёте по гальваническим производствам Германии прямо рекомендует газовое тушение как приоритетное решение для защиты оборудования, не допускающего контакта с водой.

2. Спринклерная установка водяного пожаротушения с коррозионностойкими оросителями

Тип: спринклерная водозаполненная или дренчерная, оросители с гальваническим никель-хромовым покрытием или из нержавеющей стали. В каталоге ГК «Гефест» (Санкт-Петербург) представлены спринклерные оросители тонкораспыленной воды «Аква-Гефест» с коррозионностойким никелевым покрытием, сертифицированные МЧС и предназначенные для производственных помещений с агрессивными средами.

Принцип действия. При нагреве колбы оросителя до пороговой температуры (57–93 °C) колба разрушается, вода под давлением поступает через открытый ороситель в зону пожара. Тушение охлаждением. Спринклеры срабатывают локально только в зоне очага.

Почему для гальваники. По данным GDV и Gen Re, ожидаемый ущерб без спринклеров в 6 раз выше, чем с ними. Спринклеры — самое надёжное и проверенное решение для гальванических цехов: не требуют герметизации помещения, работают автономно, имеют время безотказной работы 50+ лет. Коррозионностойкое исполнение (никелирование, нержавеющая сталь) обязательно — обычные латунные оросители деградируют в атмосфере кислотных паров за 2–3 года.

Примеры.

Мир. Arlington Plating Co. (Палатайн, Иллинойс, 2019). Гальваническое предприятие с тремя линиями электрохимических покрытий. Пожар возник ночью в производственном помещении. Автоматический спринклер сработал и удержал огонь в зоне возгорания до прибытия пожарных. Пожар взят под контроль за 18 минут. Один пострадавший, ущерб локализован. Без спринклеров цех с горючими пластиками и химикатами выгорел бы полностью.

Alert Plating (Калифорния, 2022). Пожар в гальваническом цехе был локализован автоматическими спринклерами — предприятие продолжило работу после проветривания и уборки.

3. Установка пожаротушения тонкораспыленной водой (ТРВ) высокого давления

Тип: модульная (МУПТВ «Атака-4», «Буран-15ТРВ») или стационарная с насосной станцией (AFS, «Аква-Гефест»).

Принцип действия. Вода под давлением 50–200 бар распыляется через специальные форсунки в капли диаметром менее 100–150 мкм. Тушение — тройное: охлаждение (огромная площадь поверхности капель), вытеснение кислорода (пар занимает объём в 1700 раз больше воды), экранирование теплового излучения. Расход воды в 10–20 раз меньше, чем у обычных спринклеров.

Почему для гальваники. ТРВ — компромисс между газом и спринклерами: значительно дешевле газа, но при этом минимальный расход воды снижает риск загрязнения электролитов и повреждения электроники. Допускает тушение электрооборудования под напряжением до 36 кВ (при использовании дистиллированной воды). Установка безопасна для людей — можно тушить без эвакуации. В исследовании Самарского государственного технического университета ТРВ рекомендована как оптимальная технология для гальванических цехов по соотношению эффективность/стоимость.

Примеры.

Россия. ГК «Технос-М+» реализовала проект спринклерной АУПТ тонкораспыленной водой высокого давления «АТАКА» для производственного цеха. Модули МУПТВ «Атака-4» объёмом 60–160 л с распылителями «Туман» (диаметр капель <100 мкм, рабочее давление 15 МПа) применяются для защиты производственных цехов, окрасочных и сушильных камер, складских комплексов с ЛВЖ — задач, идентичных по требованиям к гальваническим цехам.

Система AFS (Россия) применена на трёх станциях Московского метрополитена (2025) — объектах с высоким электрическим напряжением и ограниченным пространством, аналогичных щитовым гальванических линий.

Мир. Финская компания Mariooff — лидер в ТРВ для промышленных объектов — применяет свои системы на производственных предприятиях, включая NorthC Datacenters (Нидерланды), где ТРВ заменила газовое тушение по соображениям безопасности для персонала и снижения капитальных затрат.

4. Гибридная двухфазная система (вода + инертный газ) — Victaulic Vortex

Тип: Victaulic Vortex 500/1000/1500 (США), FM Approved по стандарту FM 5580.

Принцип действия. Единый эмиттер подаёт смесь азота и воды под низким давлением (азот 4–7 бар, вода 2–4 бар). Сверхзвуковая струя азота дробит воду до капель менее 10 мкм — в 100 раз мельче обычного спринклера. Азот снижает концентрацию кислорода ниже 16% (предел горения), вода охлаждает. Расход воды ~1 галлон/эмиттер/минуту. Не требует герметизации помещения.

Почему для гальваники. Это идеальная система для гальванического цеха по нескольким причинам:

минимальное смачивание — практически не загрязняет электролиты;

азот инертен — не реагирует с кислотами, щелочами, цианидами;

диэлектрична — испытания Victaulic показали, что при разряде на шинопроводы под напряжением 10 кВ ток утечки составил 0,46 мА — в 35 раз ниже порога «едва заметного» тока по NIOSH;

низкое рабочее давление — позволяет использовать пластиковые трубы, что критично в коррозионной среде;

не требует герметизации — работает в частично вентилируемых помещениях, типичных для гальваники.

Примеры.

Мир. North American Stainless (NAS), Кентукки, США. NAS — крупнейший производитель нержавеющей стали в Северной Америке. Линии отжига и травления нержавеющей стали — производственная среда, практически идентичная гальванике: агрессивные кислотные пары, высокое напряжение, сложное оборудование. NAS выбрала систему Victaulic Vortex 1000 для четырёх линий травления, потому что:

— избыточное увлажнение повредило бы двигатели и системы управления линиями;

— коррозионная среда исключала применение высоконапорных систем с металлическими трубами (Vortex работает при низком давлении — пластиковые трубы допустимы);

— система подаёт ~45 галлонов водяного тумана с азотом за 90 секунд — против 19 000 галлонов дренчерной системы за тот же период.

Boundary Dam (США, 2022). ГЭС, где Victaulic Vortex установлена для защиты генераторов под напряжением. Система удерживает кислород на уровне 12,5–13,5% в течение 45 минут — при открытой двери. Заменила CO₂ после инцидента с опасным для персонала выбросом.

Россия. Объектов, оснащенных Vortex, в РФ пока нет (система импортная, требуется сертификация МЧС), но двухфазные системы на базе отечественных компонентов разрабатываются. В исследовании СамГТУ гибридные системы упомянуты как «перспективное направление» для гальваники.

5. Модульная установка аэрозольного пожаротушения

Тип: генераторы огнетушащего аэрозоля (ГОА) — «Допинг» (Эпотос), АГС-12 (Росfire System), АГАТ-2А (Техномаш), FirePro (международный).

Принцип действия. При активации пиротехнический заряд генерирует мелкодисперсный аэрозоль (размер частиц ~1–10 мкм) из солей калия. Аэрозоль заполняет защищаемый объём за 10–20 с и тушит за счёт ингибирования цепных реакций горения — радикалы калия связываются с радикалами пламени (OH•, H•), обрывая цепную реакцию. Аэрозоль не токсичен, не повреждает электронику, диэлектричен (тушит оборудование под напряжением до 10–35 кВ).

Почему для гальваники. Аэрозоль — самая дешёвая из «чистых» технологий: не требует ни воды, ни трубопроводов, ни насосных, ни герметизации (в отличие от газа). Модули монтируются непосредственно в защищаемом помещении. Не вступает в химическую реакцию с компонентами электролитов (в отличие от порошка). Не повреждает электронику шкафов управления (в отличие от порошка и воды). Ограничение: по СП 5.13130 аэрозоль запрещён в помещениях, которые не могут быть покинуты людьми до начала работы генераторов, и при количестве людей более 50.

Примеры.

Россия. АО «Источник плюс» (Пермь). Модули аэрозольного пожаротушения «Тунгус» производства «Источник плюс» применяются для защиты промышленных объектов, включая помещения с электрооборудованием. Генераторы АГАТ-2А (Техномаш, Пермь) сертифицированы для тушения пожаров классов А2, В и Е (электрооборудование до 35 кВ) в помещениях категорий А и Б по взрывопожароопасности, что напрямую охватывает гальванические цеха категории В1–В3.

Мир. FirePro Systems (международный производитель конденсированного аэрозоля) применяет свои системы на промышленных объектах по всему миру, включая электрощитовые, серверные и производственные помещения с электрооборудованием. Технология FirePro сертифицирована по стандартам UL, EN, ISO и применяется в 60+ странах. В исследовании СамГТУ аэрозольные ленты на основе АОС рекомендованы как «недорогое и хорошее дополнение» для первичного тушения в гальванических цехах.

Сравнительная таблица

Параметр	Газ (АУГП)	Спринк- леры	ТРВ	Vortex (гибрид)	Аэрозоль
Классы пожаров	A, B, E	A, B	A, B, E (до 36 кВ)	A, B, E	A2, B, E (до 35 кВ)
Расход воды	0	Высокий	Низкий	Очень низкий	0
Загряз. электролитов	Нет	Да	Минимальное	Минимальное	Нет
Повреждение электро- ники	Нет	Да (вода)	Минимальное	Нет	Нет
Тушение под напряжением	Да	Нет	Да (до 36 кВ)	Да (до 10 кВ, испытано)	Да (до 35 кВ)
Реакция с хими-катами	Нет	Разбавление	Разбавление	Нет	Нет
Требует гермети-зации	Да	Нет	Нет	Нет	Желательна
Безопасен для людей	Зависит от ГОТВ	Да	Да	Да	Да (с эвакуацией)
CAPEX	Высокий	Низкий	Средний	Высокий	Низкий
OPEX	Средний	Низкий	Средний	Средний	Низкий
Время тушения	10–60 с	2–5 мин	1–3 мин	10–90 с	10–20 с
Доступно в РФ	Да	Да	Да	Ограниченная	Да

Рекомендация по комбинации

Для комплексной защиты цеха электрохимических покрытий оптимальна трёхуровневая схема:

Для комплексной защиты цеха электрохимических покрытий мы рекомендуем комбинированную трёхуровневую схему:

Зал ванн — спринклерная система с коррозионностойкими оросителями или Victaulic Vortex.

Электрощитовая и шкафы управления — газовое пожаротушение (хладон/ФК-5-1-12) или аэрозольные модули (для шкафов).

Склад химикатов, коридоры, смежные зоны — спринклеры с коррозионностойкими оросителями.

Технико-экономическое сравнение систем пожаротушения

В данном разделе мы проанализировали экономическую и техничевкую целесообразность использования вышеперечисленных систем обнаружения и тушения пожара и подготовили сводные таблицы с рекомендациями по оснащению гальванических цехов.

Чтобы ознакомиться с нашими выводами и записаться на бесплатную консультацию, заполните форму заявки на сайте или напишите на почту: support@tagat.ru.

Выводы

Пожары на химических производствах в целом и гальванических участках в частности — вызов, с которым сталкиваются производства по всему миру. Гальванические цеха могут показаться относительно безопасными: мокрые процессы, большое потребление воды, отсутствие взрывоопасного и горючего сырья. Однако гальваника характеризуется высоким энергопотреблением, агрессивной средой и сложным технологическим оборудованием, неправильная эксплуатация которого приводит к ошибкам из-за человеческого фактора. Катализаторами пожара служат электрические приборы, ванны или футеровка ванн из пластика и система вентиляции. Поэтому вопрос снижения риска пожаров является первостепенным для каждого гальванического производства.
