Выпрямители

Завод ТАГАТ поставляет выпрямители тока для химических производств как в составе линий, так и отдельно для сервисных нужд.

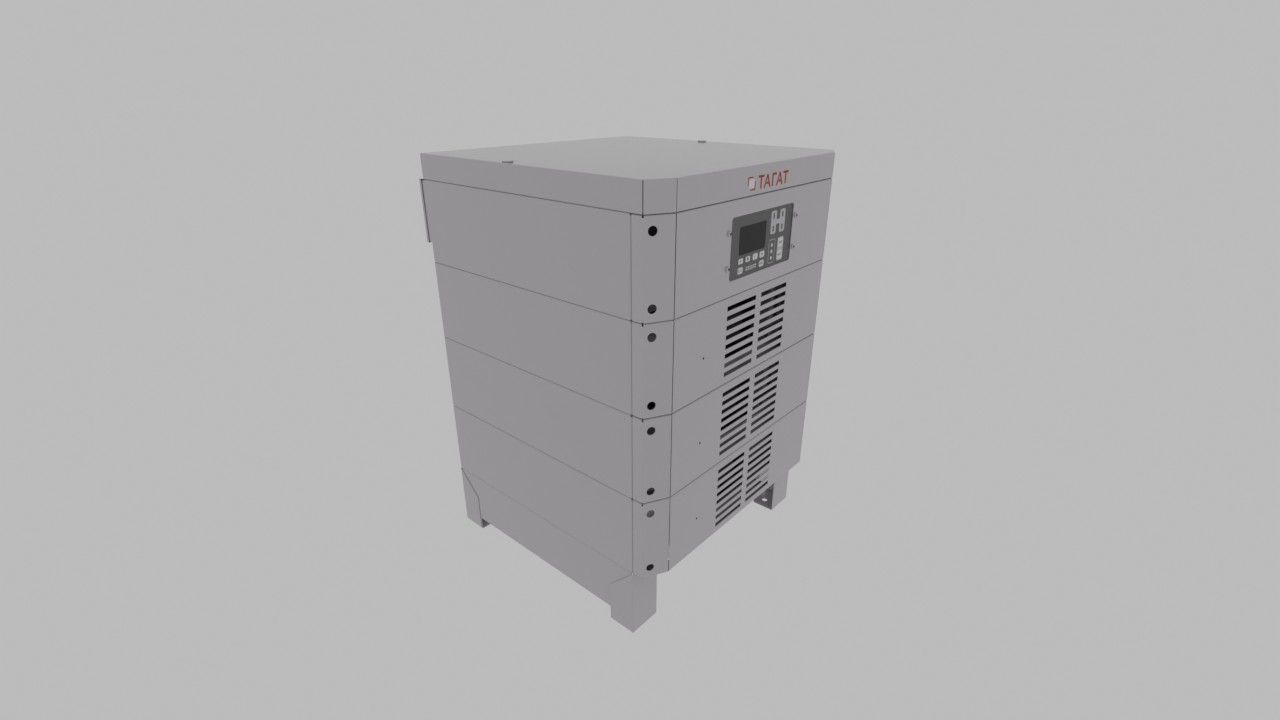

Инверторные выпрямители для гальванических цехов

Существуют 2 типа выпрямителей тока:

инверторные,
тиристорные.

В гальванике используются преимущественно инверторные выпрямители с определенным набором характеристик, перечисленных ниже.

Инверторные выпрямители (импульсные выпрямители) производятся, как правило, на основе IGBT (биполярных транзисторов с изолированным затвором) — это устройства, которые преобразуют переменное напряжение в постоянное с помощью IGBT-транзисторов. IGBT — элемент из двух транзисторов в общей полупроводниковой структуре, устроенный по каскадной схеме: биполярный транзистор образует силовой канал, полевой — канал управления.

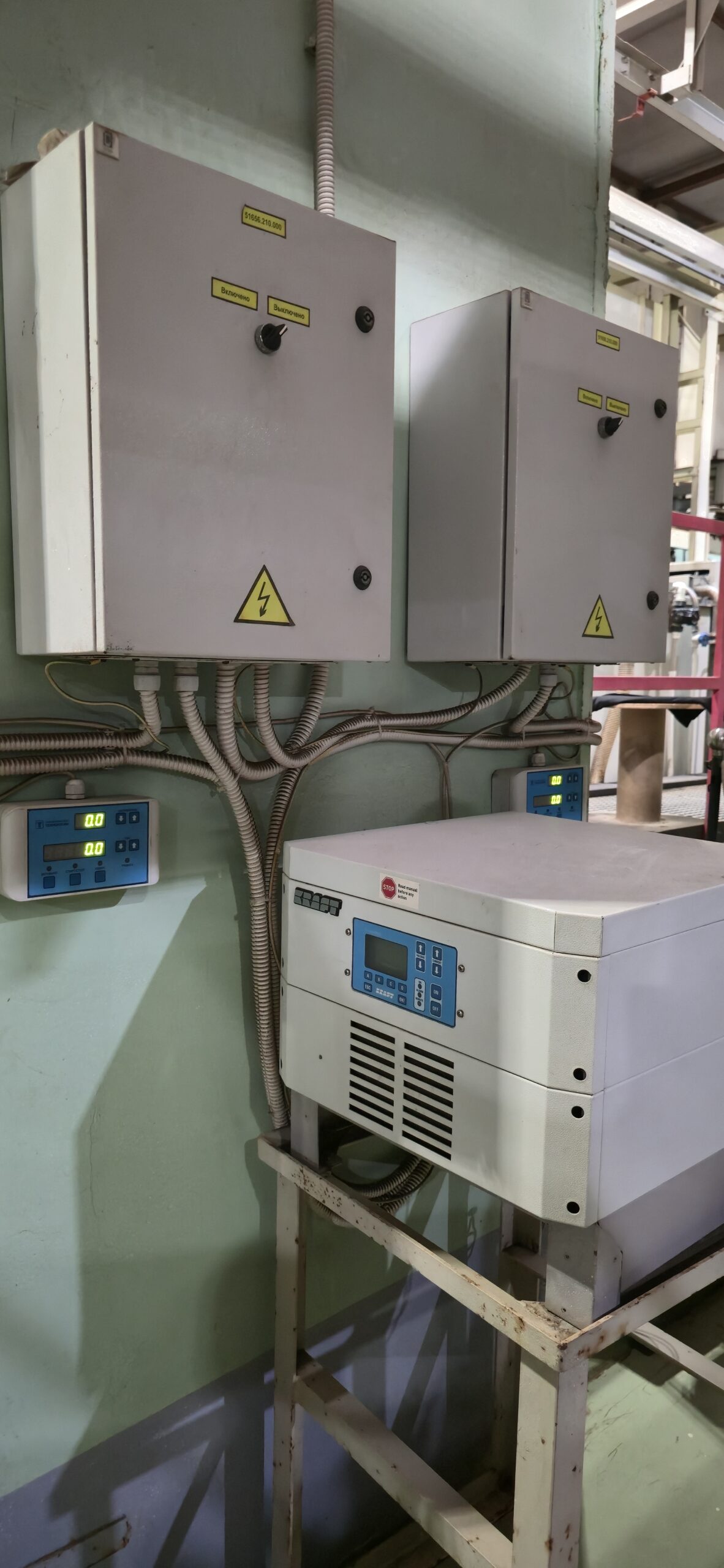

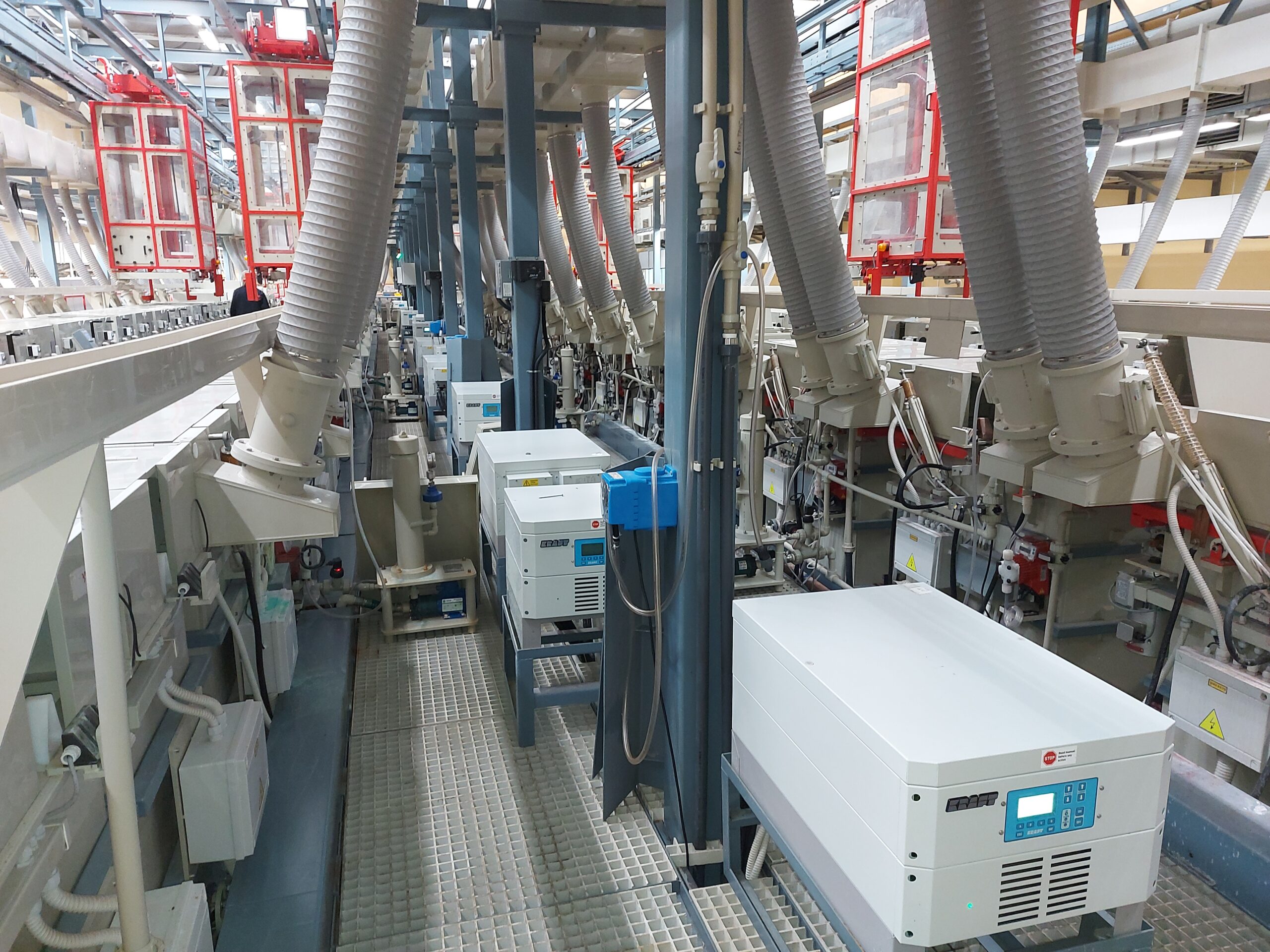

Назначение в гальванике

Инверторные выпрямители (импульсные выпрямители) используются для гальваники как источники питания гальванических ванн. Принцип работы: переменное напряжение сначала преобразуется в переменное высокой частоты, а потом уже в постоянное. Это позволяет:

повысить стабильность параметров;
расширить диапазон регулировки;
уменьшить пульсацию, что важно для качества покрытий.

Виды гальванических инверторных выпрямителей

Выпрямители малой мощности (например, 30А/12В, 50А/12В, 70А/12В, 100А/12В).
Выпрямители большой мощности (150А/12В, 200А/12В, 300А/12В, 500А/12В, 800А/12В).

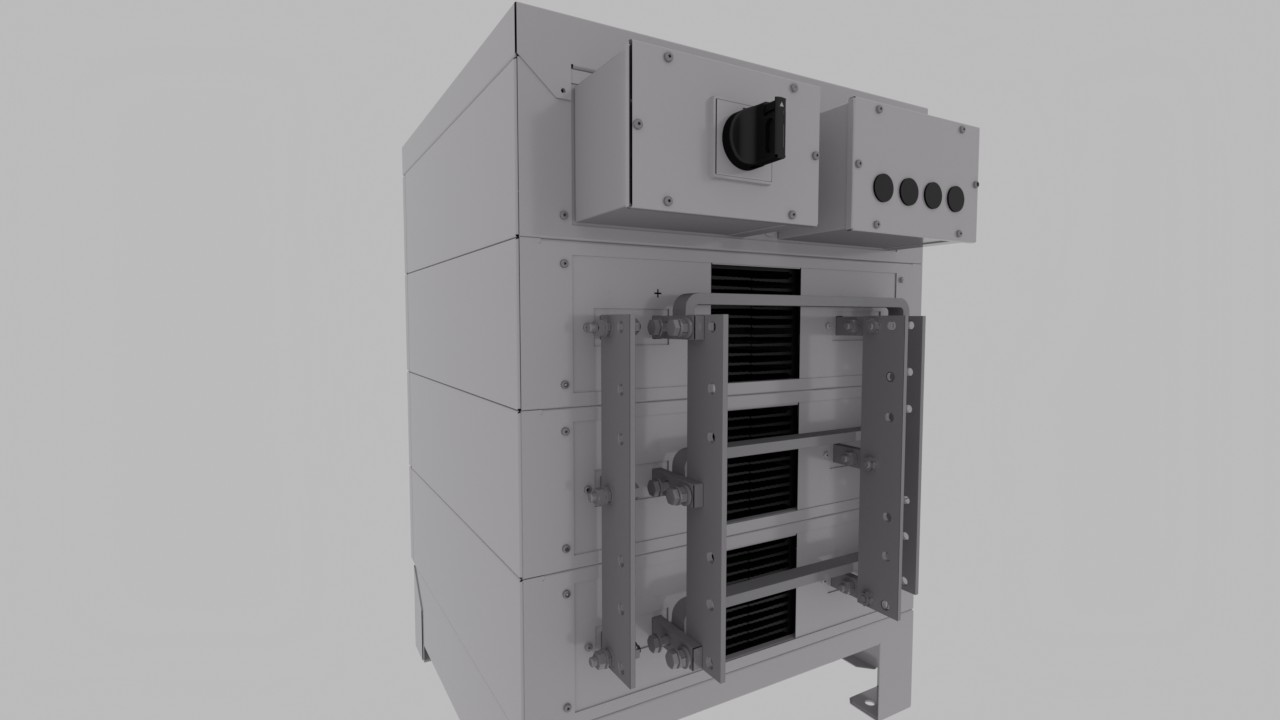

Модульные выпрямители — выпрямители из однотипных модулей (или иначе говоря — блоков). Источники с более 6 модулями имеют систему резервирования: в случае выхода из строя одного модуля нагрузка распределяется между остальными.

Наиболее распространены в гальванических технологических процессах выпрямители с напряжением 12 В, однако в практике Завода ТАГАТ встречались решения с выпрямителями 24 В, 60 В и т.д.

Основные параметры при выборе гальванического выпрямителя

Максимальный выходной ток (ампер).
Напряжение (вольт) — необходимо учитывать номинальное значение напряжения, рекомендованное для проведения электрохимического процесса.
Возможность регулировки тока и напряжения от нуля до номинального значения.
Точность установки тока и напряжения (в миллиамперах или в милливольтах).
Нестабильность выходного напряжения или тока.
Реверсивный режим — возможность периодически менять полярность подключения к ванне с интервалом от единиц до десятков секунд.
Функция ограничения по току на заданном пользователем уровне при стабилизации напряжения (если сила тока превышает заданное значение, то выходное напряжение уменьшается).
Протокол внешнего управления Ethernet — MODBUS RTU (RS-485), Modbus TCP/IP. Большинство заказчиков ТАГАТ прописывают в ТЗ управление выпрямителем как по месту через пульт (на площадке обслуживания), так и централизованно с поста управления всей линией.

Преимущества инверторных выпрямителей для гальваники

Компактные размеры.
Высокая степень пылевлагозащиты (до 54 по IP с принудительным воздушным охлаждением, до 65 по IP при водяном). Выпрямители работают в агрессивных тепловых условиях, на них попадают химические растворы.

Более 30 лет оснащаем наши гальванические линии выпрямителями российского производства, и более 5 лет — от проверенных поставщиков из Китая. Завод ТАГАТ готов помочь вам с подбором и заказом выпрямителя с нужными характеристиками для вашего предприятия со скидками от наших поставщиков.
