Ванны колокольные
Назначение
Гальванические колокольные ванны предназначены для нанесения покрытий на мелкие детали в насыпном виде, кроме операций нанесения покрытий из фторосодержащих электролитов, хромирования, анодного окисления и т.п.
Характеристика обрабатываемых деталей
- максимальная длина 60 мм,
- диаметр 4–30 мм,
- масса до 0,08 кг.
Комплектация колокольной ванны

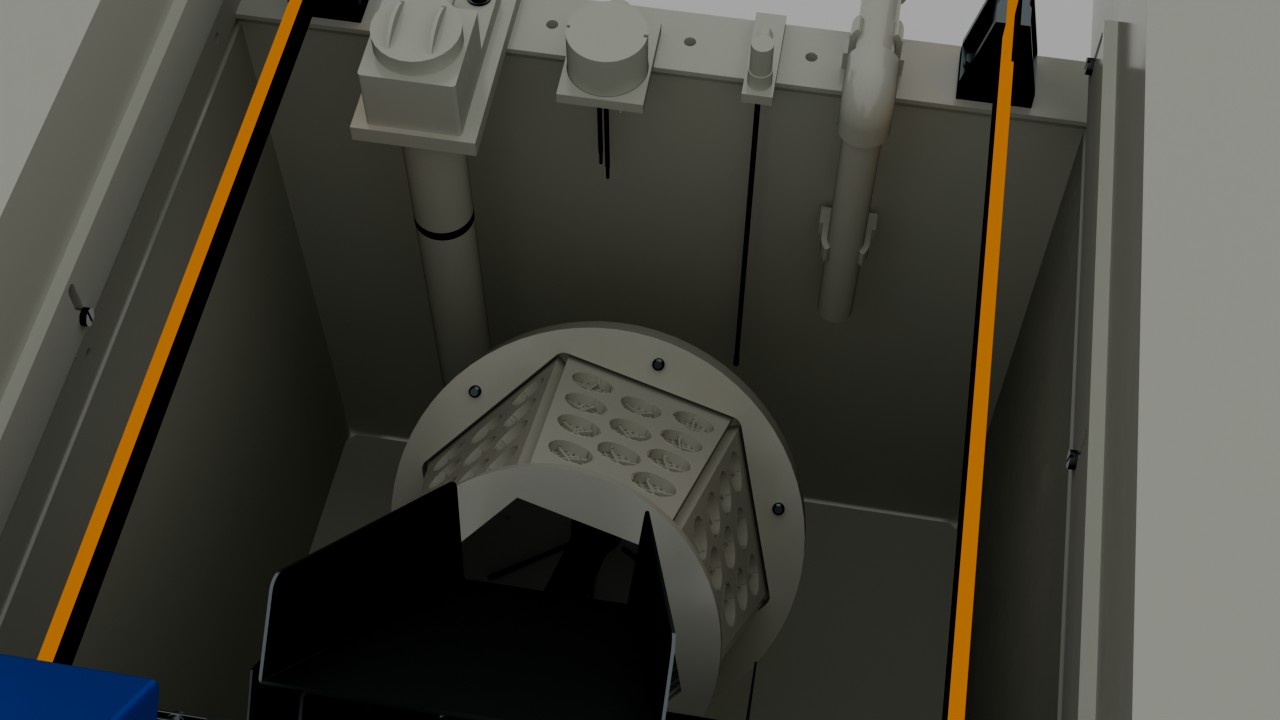

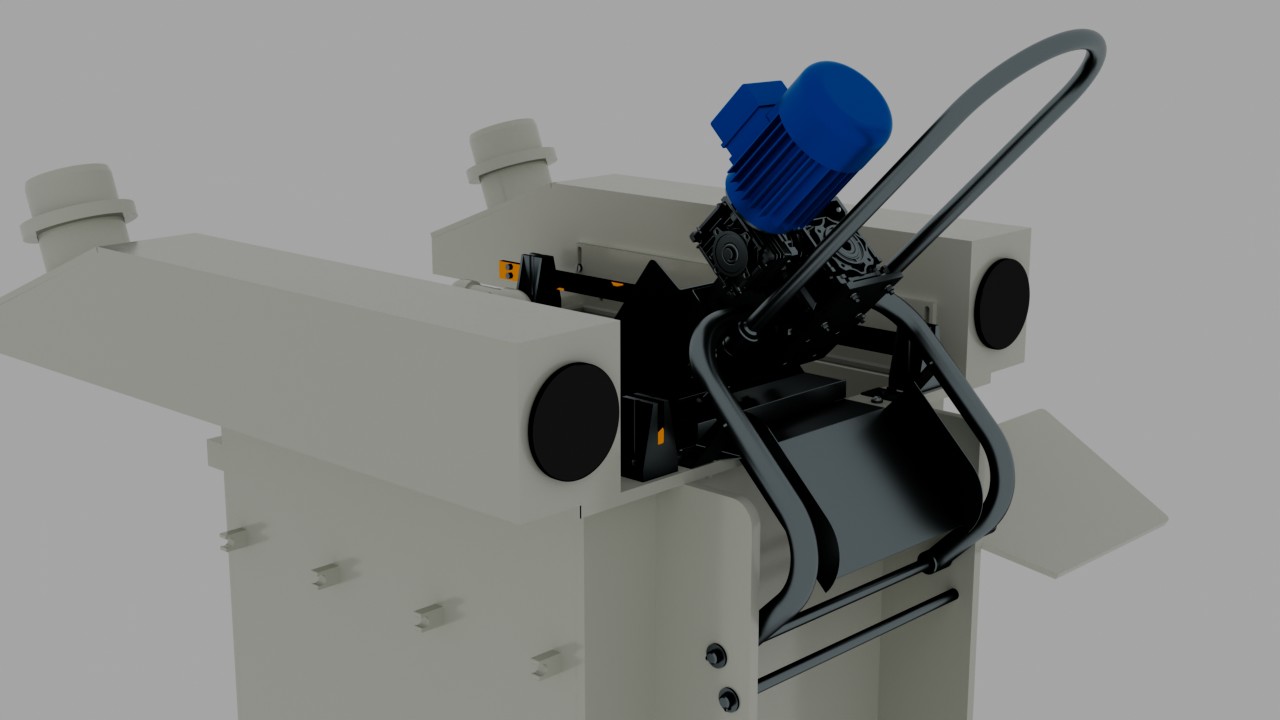

Ванна представляет собой ёмкость с погружным вращающимся перфорированным колоколом, выполненным из полипропилена и соединенным с приводом вращения. Привод вращения состоит из мотор-редуктора, вала, токопровода и кронштейнов, с помощью которых привод крепится к ванне. Колокол и его привод крепятся шарнирно к корпусу ванны с помощью специальных литых кронштейнов.
Для загрузки деталей в колокол предусмотрен лоток. Выгрузка деталей осуществляется при опрокидывании колокола через лоток выгрузки в перфорированную корзину. Ванна может комплектоваться устройствами для охлаждения или нагрева электролита. Для удаления вредных выделений с зеркала электролита ванна снабжена бортовым отсосом. Для подвода технологического тока ванна оборудована анодными штангами.
Ванна колокольная содержит емкость для электролита, погружной перфорированный колокол с приводом вращения с донным катодом, анодный токоподвод, бортовой вентиляционный отсос, лотки для загрузки-выгрузки деталей нагревательно-охладительные элементы, крышку и систему поворота колокола для выгрузки деталей с фиксацией в требуемом положении. Ванна комплектуется выпрямителем и баком, в который выгружаются обработанные детали.
Ванна колокольная футерована пластикатом. Для подвода технологического тока предусмотрены анодные штанги и токоподвод. Максимальная температура раствора в ванне до 50° С.
Закажите колокольную ванну с заданными характеристиками
Конструкционные материалы ванны подбираются исходя из стойкости к технологическому раствору (полипропилен, нержавеющая сталь и т.д.). Завод ТАГАТ предлагает типовое решение колокольных ванн с техническими характеристиками, представленными на вкладке Характеристики.
Характеристики ванн в зависимости от исполнения:
|
Характеристики ванн в зависимости от исполнения (при цинковании деталей типа болт М6х35 на толщину покрытия 3…6 мкм) |
ВК-5 |
ВК-10 |
ВК-20 |
ВК-40 |
|
|
Производительность |
По массе, кг/ч |
6,0 |
8,0 |
16,0 |
36 |
|
По поверхности, м2 |
0,6 |
0,8 |
1,7 |
3,9 |
|
|
Единовременная загрузка колокола |
По массе, кг |
3,0 |
4,0 |
0,85 |
18,3 |
|
По поверхности, м2 |
0,3 |
0,4 |
|
1,95 |
|
|
Внутренние размеры ванны |
Длина, мм |
500 |
700 |
800 |
1000 |
|
Ширина, мм |
500 |
700 |
700 |
750 |
|
|
Высота, мм |
400 |
630 |
630 |
630 |
|
|
Рабочий объем ванны, м3 |
0,1 |
0,26 |
0,3 |
0,37 |
|
|
Объем колокола, литр |
5,0 |
10 |
20 |
40 |
|
|
Перфорация колокола (в зависимости от покрываемых деталей), мм |
0,37х7; 1х1; 2х2; 3х3 |
||||
|
Сила тока на ванну не более, А |
50 |
100 |
100 |
350 |
|
|
Габаритный размер установки |
Длина, мм |
1090 |
1495 |
1595 |
1730 |
|
Ширина, мм |
630 |
1100 |
1100 |
912 |
|
|
Высота, мм |
1176 |
1305 |
1305 |
1702 |
|
|
Масса ванны, кг |
52 |
174 |
179 |
250 |
|
|
Масса комплекта поставки, кг |
76 |
180 |
186 |
259 |
|
Колокола наливные:
|
Наименование, единица измерения |
КН-6 |
КН-12 |
|
|
Рабочий объем, дм3 |
6 |
12 |
|
|
Число оборотов колокола, об/мин |
8 |
8 |
|
|
Максимальное количество деталей, загружаемых в колокол |
По объему, дм3 |
0,9 |
1,8 |
|
По массе, кг |
3 |
6 |
|
|
Максимальные размеры обрабатываемых деталей (диаметр х высота), мм |
13х60 |
16х60 |
|
|
Напряжение питания электродвигателя привода вращения, В |
220 |
220 |
|
|
Мощность электродвигателя привода вращения, кВт |
0,09 |
0,09 |
|
|
Сила технологического тока, подводимого к колоколу, А |
До 10 |
До 40 |
|
|
Напряжение источника питания, В |
12 |
12 |
|
|
Габаритные размеры |
Длина, мм |
808 |
1216 |
|
Ширина, мм |
465 |
465 |
|
|
Высота, мм |
1098 |
1073 |
|
|
Масса колокола наливного, кг |
52 |
57 |
|
Оснащение ванн в зависимости от процесса:
|
№ п/п |
Процес |
Оснащение |
|
|
Коллектор |
Змеевик |
||
|
Нагрев |
Охлаждение |
||
|
Возможные наполнения УПН-5 |
|||
|
1 |
Никелирование |
Титан |
Титан |
|
2 |
Кислое: цинкование и кадмирование, лужение, покрытие сплавом олово-висмут |
— |
титан |
|
3 |
Цианистое: цинкование, кадмирование, латунирование |
Нержавеющая сталь |
— |
|
4 |
Щелочное цинкование |
— |
Нержавеющая сталь |
|
5 |
Цианистое меднение, щелочное лужение |
Нержавеющая сталь |
— |
|
6 |
Серебрение |
|
|
