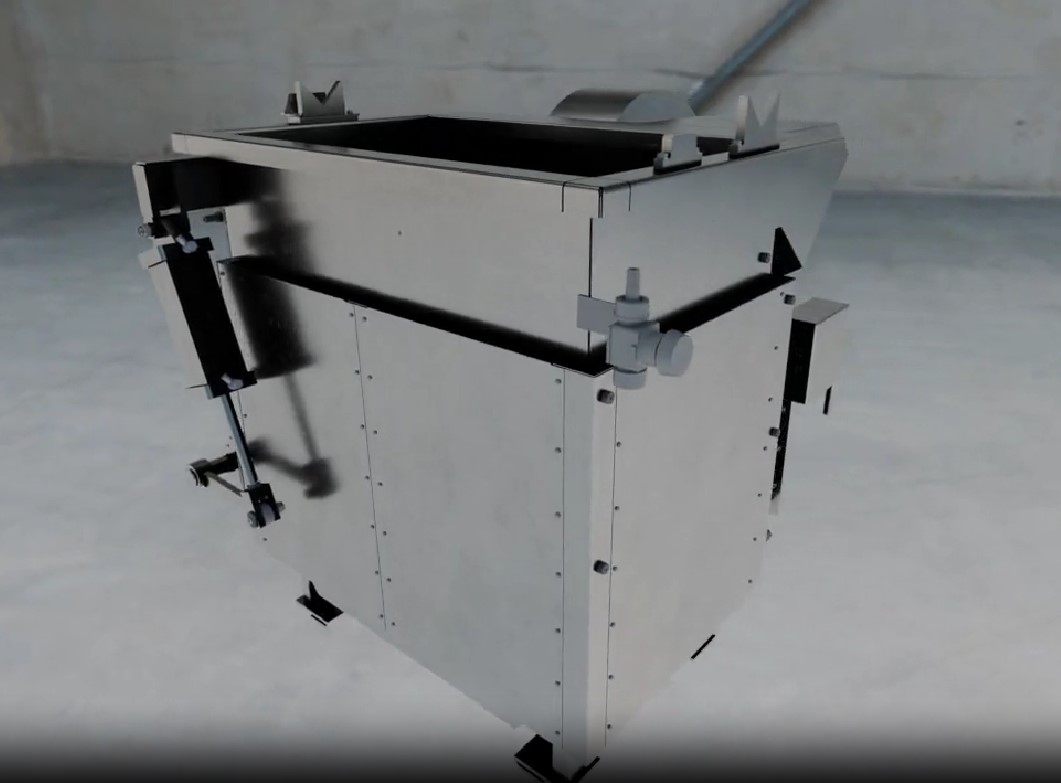

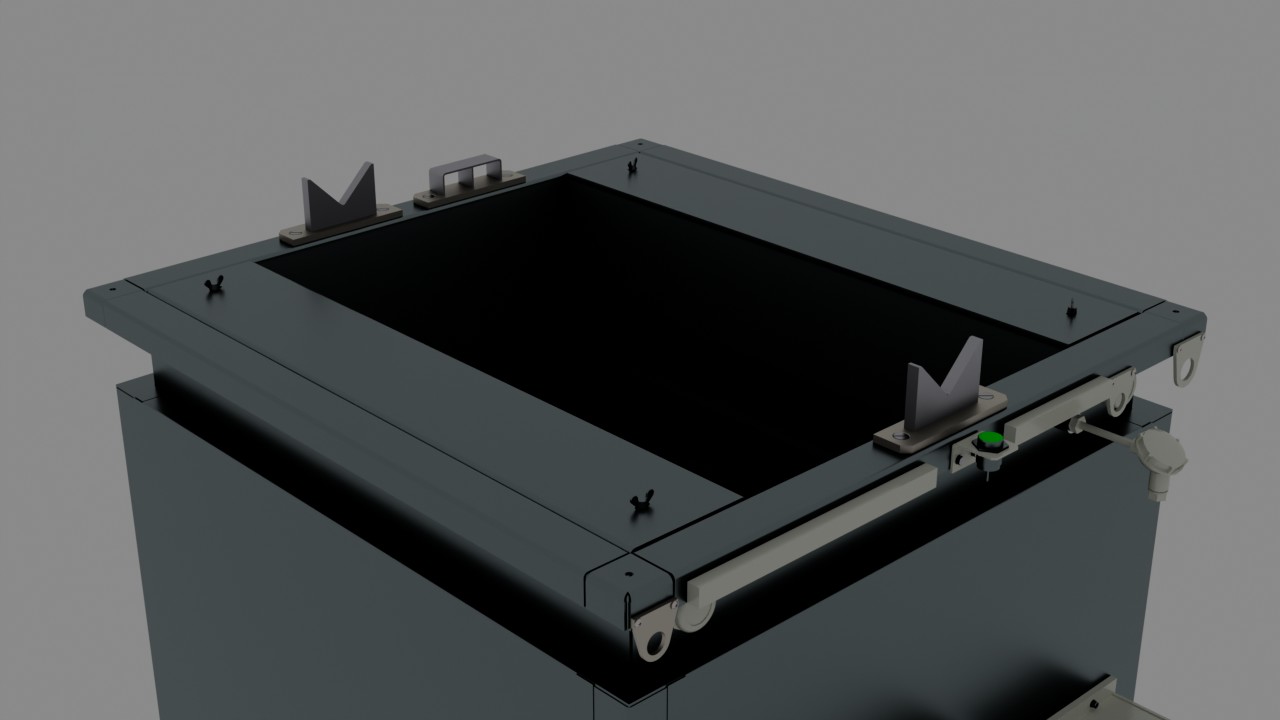

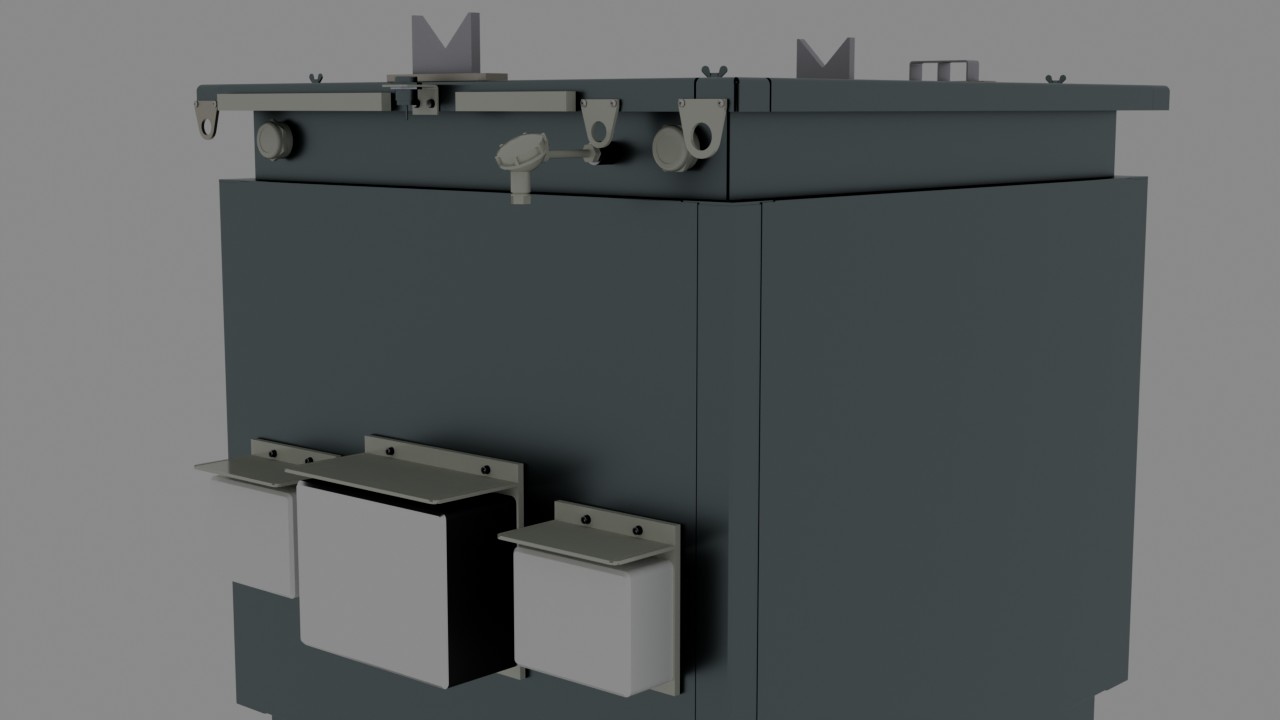

Ванна сушки (сушильная камера)

Назначение и применение

Ванны сушки или сушильные камеры предназначены для быстрой сушки изделий после гальванизации, промывки, обезжиривания и других технологических операций. Это необходимо для удаления влаги с поверхности деталей, что препятствует коррозии и улучшает качество конечного продукта. Сушильные камеры используются после различных технологических операций в гальваническом производстве, таких как гальванизация, промывка, обезжиривание и другие процессы.

Конструкция и материалы

Ванны сушки изготавливаются из материалов, стойких к коррозии и высоким температурам. Часто используются:

Нержавеющая сталь (например, Х18Н9Т, 12Х18Н10Т) для ванн сушки, фосфатирования, промывки и других процессов.
Полимерные материалы, такие как полипропилен (ПП), полиэтилен (ПЭ), поливинилхлорид (ПВХ), которые также могут быть использованы в зависимости от конкретных требований.

Корпус сушильной камеры может иметь несколько боковых и донных полостей, сообщающихся с внутренним объемом через щелевые отверстия. Это обеспечивает равномерный обдув деталей разогретым воздухом.

Оборудование и устройства

Нагревательные элементы: ванны сушки оснащены нагревательными элементами, такими как электрические ТЭНы или другие нагреватели, которые поддерживают необходимую температуру для эффективной сушки. Использование сухих ТЭНов особенно популярно из-за их надежности и эффективности. Камеры оснащены электрическими нагревателями, паровыми или водяными калориферами для поддержания необходимой температуры. Например, могут использоваться биметаллические теплообменники с трубами из нержавеющей стали и ребрами из алюминия.
Вентиляция и обдув: для ускорения процесса сушки ванны могут быть оборудованы системами вентиляции и обдува, которые помогают удалить влагу с поверхности деталей. В сушильных камерах используются вентиляторы, часто осевые или реверсивные, обеспечивают эффективную циркуляцию и обдув воздухом. Это может включать верхние и боковые шторки для равномерного прохождения воздушного потока через штабель деталей.
Контроль температуры: ванны часто оснащены системами контроля температуры, которые обеспечивают поддержание необходимого температурного режима для оптимальной сушки.
Теплоизоляция: камеры часто оснащены высокоэффективной теплоизоляцией, такой как плиты из минеральной ваты или керамического волокна, чтобы сохранить тепло и снизить энергопотребление.

Процесс сушки

Принцип действия сушильной камеры основан на обдуве деталей разогретым воздухом. Для нагрева воздуха используются электрические нагреватели, паровой или водяной калорифер. Рециркуляция воздуха повышает производительность камеры и снижает энергоемкость за счет сокращения затрат на нагрев воздушных масс.

Технологический процесс: после гальванизации или другой химической обработки детали помещаются в ванну сушки. Ванна нагревается до заданной температуры, и воздух или газ циркулируют через ванну для эффективного удаления влаги. Время сушки зависит от типа материала, размеров деталей и требуемого уровня сухости.

Безопасность и удобство

Камеры должны соответствовать требованиям безопасности, включая защиту от перегрева, электрической безопасности и удобство эксплуатации. Это может включать механизированные двери и подъемные механизмы для загрузки и выгрузки деталей.

Безопасность: ванны сушки должны соответствовать требованиям безопасности, включая защиту от перегрева, электрической безопасности и защиты от химических воздействий.
Удобство: ванны должны быть удобны в эксплуатации и обслуживании, с возможностью быстрой загрузки и выгрузки деталей, а также с простыми системами контроля и управления.

Автоматизация и управление

Сушильные камеры могут быть оборудованы автоматическими системами управления, такими как контроллеры, которые обеспечивают полную автоматизацию процесса сушки, включая регулировку температуры и вентиляции.
