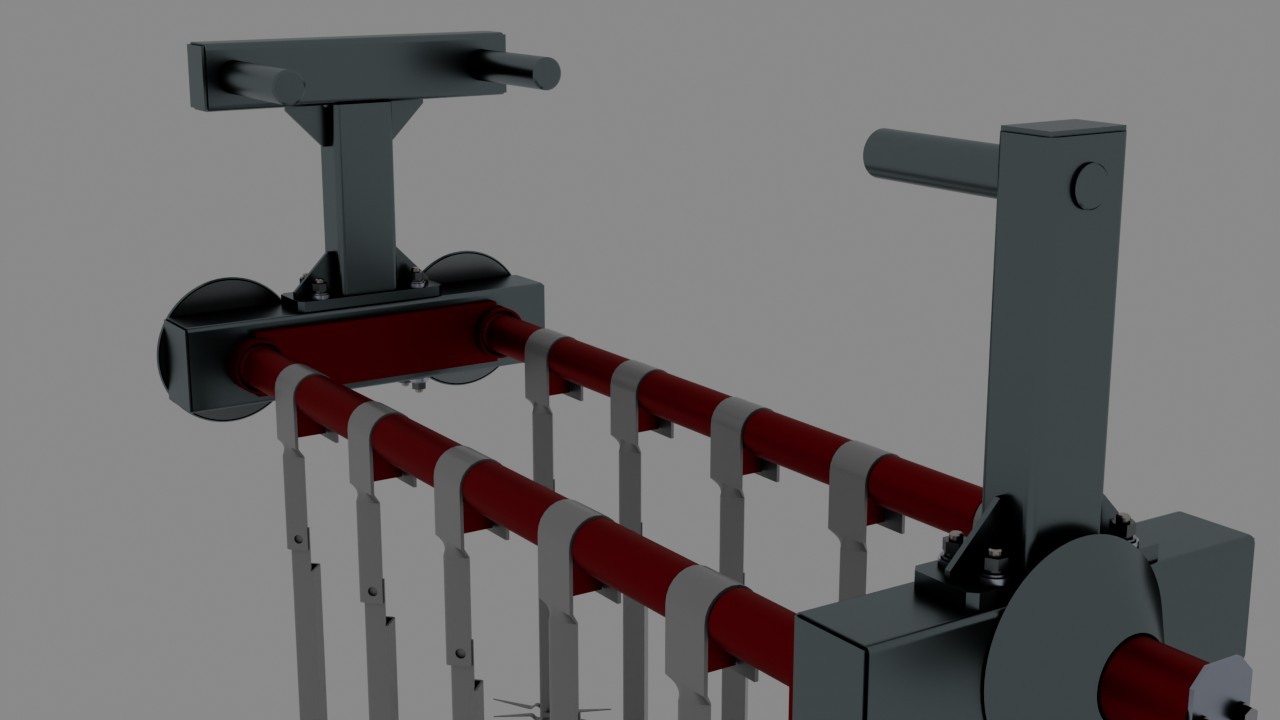

Рама подвесочная

Конструкция и типы

• Подвесочные рамы могут иметь несколько типов конструкций, каждая из которых адаптирована для конкретных потребностей и форм деталей:
• Стержневая (Елочная) Рама: Представляет собой вертикальный стержень с подвесным крюком, на котором расположены контакты для крепления деталей на нескольких уровнях. Контакты часто располагаются симметрично и могут быть смещены на некоторый угол, чтобы избежать касания деталей.
• Рамная Рама: Имеет форму прямоугольника с вертикальными боковыми сторонами, образованными стержнями подвесных крюков, и горизонтальными сторонами с контактами для подвески деталей. Все детали на рамке ориентированы одинаково по отношению к анодам, что важно для получения равномерного покрытия.

Функции и требования

• Подвод Тока: Подвесочные рамы обеспечивают подвод тока к деталям, что необходимо для протекания электрохимических реакций и формирования металлических покрытий.
• Фиксация Положения: Рамы фиксируют положение деталей в электрическом поле ванны с определенной точностью, обеспечивая равномерное распределение тока и предотвращая образование «воздушных мешков» или застойных зон.
• Транспортная Функция: Подвески служат транспортным средством для переноса деталей с загрузочной позиции на гальваническую линию и между ваннами.
• Экономичность и Удобство: Рамы должны быть экономичными, простыми в изготовлении и ремонте, и удобными в работе, включая монтаж, демонтаж и хранение.
