Химические насосы
Химические насосы — насосное оборудование для перекачивания химически активных жидкостей. Производимые на Заводе ТАГАТ гальванические линии комплектуются химическими насосами российского и зарубежного производства: в зависимости от конфигурации, года выпуска линии, типа и сферы применения насоса.
В общем случае, агрегат электронасосный предназначен для перекачивания различных химически активных электролитов и кислых, щелочных и нейтральных растворов, применяемых при нанесении гальванических и химических покрытий, кроме сильных окислителей (концентрированные H2SO4, HNO3, хромовые растворы) плотностью до 1600 кг/м3, концентрацией взвешенных частиц не более 1,25 мг/см3, размерами частиц не более 0,2 мм, максимальной динамической вязкостью 3,6 мПа с, с температурой не более 600 °С.
Завод ТАГАТ поставляет насосы для химических производств как отдельно, так и в составе комплексных работ по строительству и обслуживанию гальванических цехов. Дополнительно вместе с агрегатом электронасосным поставляется комплект запасных частей (втулки для торцевого уплотнения, прокладки).
Преимущества химических насосов от Завода ТАГАТ
- проверенные модели насосов от надежных поставщиков
- технический аудит от опытных специалистов ТАГАТ
- проверка партий насосов в испытательном центре ТАГАТ
- наличие резервных насосов на складе ТАГАТ в Тамбове
- монтаж, пуско-наладка и сервисное обслуживание
Типы насосов ТАГАТ для перекачивания химических жидкостей
Центробежные насосы

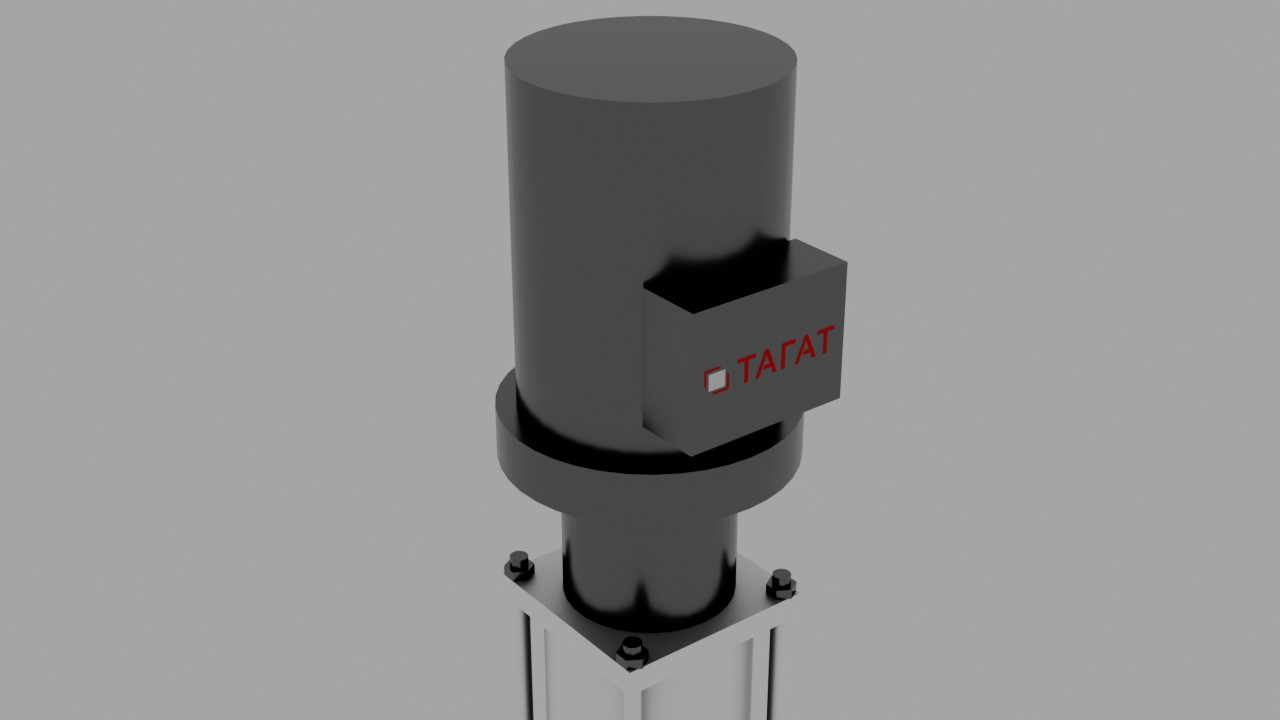

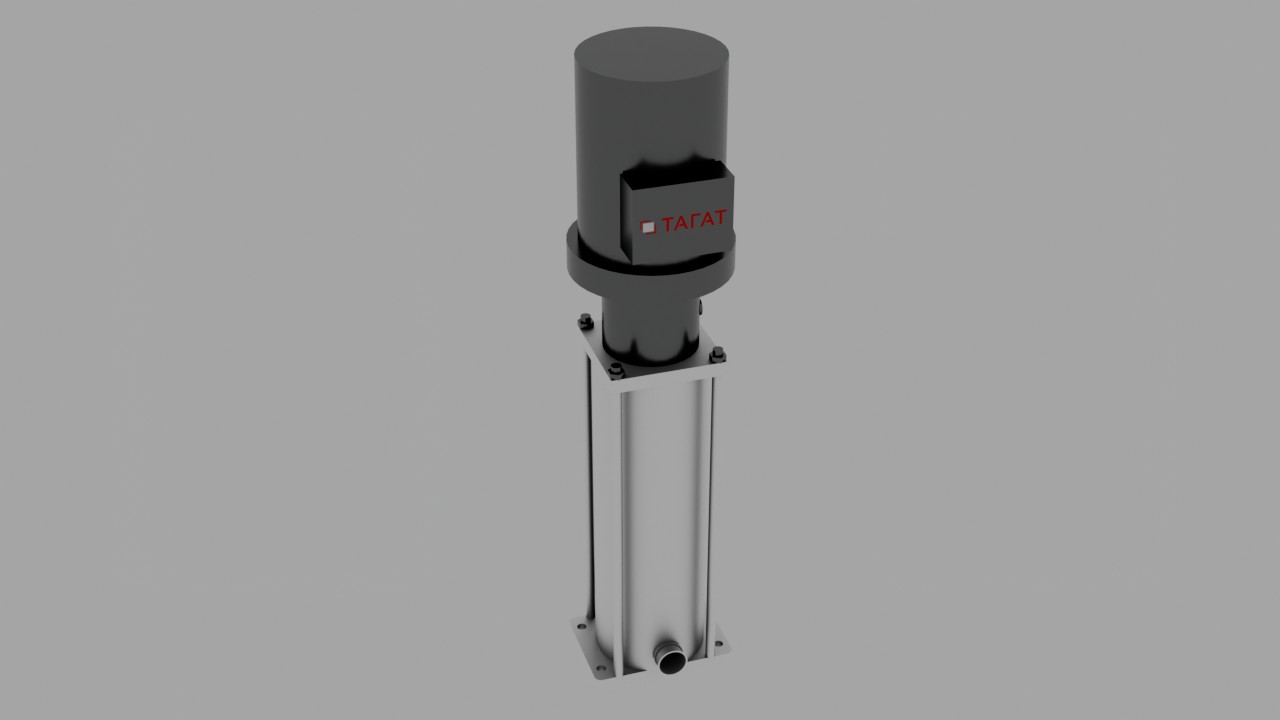

Вертикальные, многоступенчатые, центробежные, с нормальным всасыванием, оснащенные стандартными электродвигателями насосы. Всасывающий и напорный патрубки находятся на одной линии (in-line). Насосный агрегат состоит из рабочих ступеней (колесо рабочее, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием и головной частью.
Центробежные насосы ТАГАТ используются для перекачивания различных жидкостей, включая воду или технологическую жидкость, в широком диапазоне значений температуры, подачи и напора. Применяются для подачи неагрессивной жидкости, могут использоваться для перекачки слабых растворов кислот и щелочей, растворов масел, спиртов и т.д.
Мембранные насосы
Мембранный пневматический насос объемного действия перемещает химическую жидкость посредством двух мембран. Мембраны приводятся в движение сжатым воздухом. Рабочие элементы насоса, которые находятся в контакте с перекачиваемой химической жидкостью, изготавливаются из термопластов, эластомеров, ПТФЭ, ЭПДМ. Для приведения насоса в действие разрешается использовать только сжатый воздух или сжатый азот. Насосы данной серии являются самовсасывающими и могут работать в режиме «сухого хода», при запуске трубопровод может быть не заполнен жидкостью.
Химические насосы с магнитной муфтой
Завод ТАГАТ реализует герметичные и компактные химически стойкие горизонтальные центробежные насосы с магнитной муфтой, отлично зарекомендовавшие себя на наших гальванических линиях.
Вертикальные полупогружные насосы
Вертикальные полупогружные насосы позволяют перекачивать агрессивные, в том числе хромосодержащие сточные воды, раствор гипохлорита натрия, хлорную воду и другие химические жидкости. Подходят для установки как внутри, так и снаружи ванн, приямков.
Особенность конструкции – сухое уплотнение вала, что устраняет вероятность повреждений на холостом ходу. Торцевая крышка двигателя имеет сальниковое уплотнение, которое предотвращает попадание кислого газа в подшипники и защищает двигатель, продлевая срок его службы. Вращающийся вал насоса для различных видов применения может быть выполнен из SUS304, SUS316L и титана с золотом.
Также реализуем другие типы химических и общепромышленных насосов для перекачки химических реагентов и жидкостей:
- центробежные насосы с торцевым уплотнением,
- бочковые насосы химические,
- дозирующие насосы,
- а также гасители пульсаций для пневматических насосов.
Характеристики
Центробежные насосы
Максимальная производительность в пределах: 1–200 м3/час
Напор максимальный в пределах: 13–220 м вод. ст.
Мощность в пределах: 0,37–110 кВт
Материал: нержавеющая сталь SS304, нержавеющая сталь SS316, чугун, дуплексная нержавеющая сталь 904L (для насосов с расходом более 20 м3/час)
Частота: 50 Гц, 60 Гц
Подключение: 3-фазное: ≤ 3 кВт для 220/380 В, ≥ 2 кВт для 380 В; 1 фазное (220 В); исполнение только с насосной частью без двигателя
Мембранные насосы
Максимальная производительность в пределах: 1,62–35,2 м3/час
Напор максимальный в пределах: 70–84 м вод. ст.
Диаметр всасывающего патрубка: 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм, 1,5 дюйма, 2 дюйма, 3 дюйма, 4 дюйма
Материалы корпуса: полипропилен, PVDF, полиоксиметилен, алюминий, нержавеющая сталь марки 304, нержавеющая сталь марки 316, чугун, политетрафтор, хастеллой
Химические насосы с магнитной муфтой
Серия 1
Тип насоса: химически стойкий горизонтальный центробежный насос с магнитной муфтой
Максимальная производительность в пределах: 0,48–13,2 м3/час
Напор максимальный в пределах: 1–10,5 м вод. ст.
Мощность в пределах: 22–485 Вт
Материал корпуса: полипропилен, армированный стекловолокном (FRPP); нержавеющая сталь; поливинилиденфторид (PVDF); этилентетрафторэтилен (ETFE)
Материал вала: керамика; титан; кремний (SIC)
Материал уплотнительного кольца: Viton; этилен-пропилен-диеновый каучук (EPDM)
Частота: 50 Гц; 60 Гц
Напряжение питания: 110 / 220 В 1 фаза; 220 / 380 В 3 фазы
Серия 2
Тип насоса: химически стойкий горизонтальный центробежный насос с магнитной муфтой
Максимальная производительность в пределах: 14–80 м3/час
Напор максимальный в пределах: 12–33,5 м вод. ст.
Мощность в пределах: 0,37–7,5 кВт
Материал корпуса насоса: полипропилен, армированный стекловолокном (GFRPP); углепластик; поливинилиденфторид (PVDF); армированный фторполимер (CRTFE); полипропилен
Диаметр всасывающего патрубка: 40А (1/2”); 50А (2”); 65А (2 1/2”); 80А (3”)
Диаметр нагнетательного патрубка: 40А (1/2”); 50А (2”); 65А (2 1/2”)
Мощность двигателя: 1/2 л.с. (0,37 кВт); 1 л.с. (0,75 кВт); 2 л.с. (1,5 кВт); 3 л.с. (2,2 кВт); 5 л.с. (3,75 кВт); 7,5 л.с. (5,5 кВт); 10 л.с. (7,5 кВт)
Материал вала: керамика; карбид кремния (SSIC)
Материал подшипника: керамика; углерод; тефлон (PTFE); карбид кремния (SSIC)
Материал уплотнительного кольца: этилен-пропилен-диеновый каучук (EPDM); Viton
Частота: 50 Гц; 60 Гц
Материал соединительного кольца: тефлон (PTFE); керамика; карбид кремния (SSIC)
Тип соединения: фланец; гибкое соединение; резьбовое соединение.
Напряжение питания: 220 / 240 В; 220 / 380 В; 415 В
Тип двигателя: для использования в помещении (TEFC); для наружного применения (FEFC); взрывозащищенный
Химически стойкий вертикальный полупогружной насос
Максимальная производительность в пределах: 17–48 м3/час
Напор максимальный в пределах: 11,5–33,5 м вод. ст.
Мощность в пределах: 0,37–3,75 кВт
Диаметр нагнетательного патрубка: 1 1/4″, 1 1/2″; 2″
Соотношение: 1,1; 1,4
Мощность двигателя: 1 л.с. (0,75 кВт); 2 л.с. (1,5 кВт); 3 л.с. (2,2 кВт); 5 л.с. (3,75 кВт); 5,6 л.с. (3,75 кВт)
Частота: 50 Гц; 60 Гц
Материал уплотнения: нитрил-бутадиеновый каучук (NBR); этилен-пропилен-диеновый каучук (EPDM); Viton
Материал корпуса насоса: полипропилен, армированный стекловолокном (FRPP); поливинилиденфторид (PVDF)
Более подробные технические характеристики предоставляются по запросу. Готовы подобрать оптимальную модель химического или общепромышленного насоса для нужд вашего производства.
