Фильтровальные установки

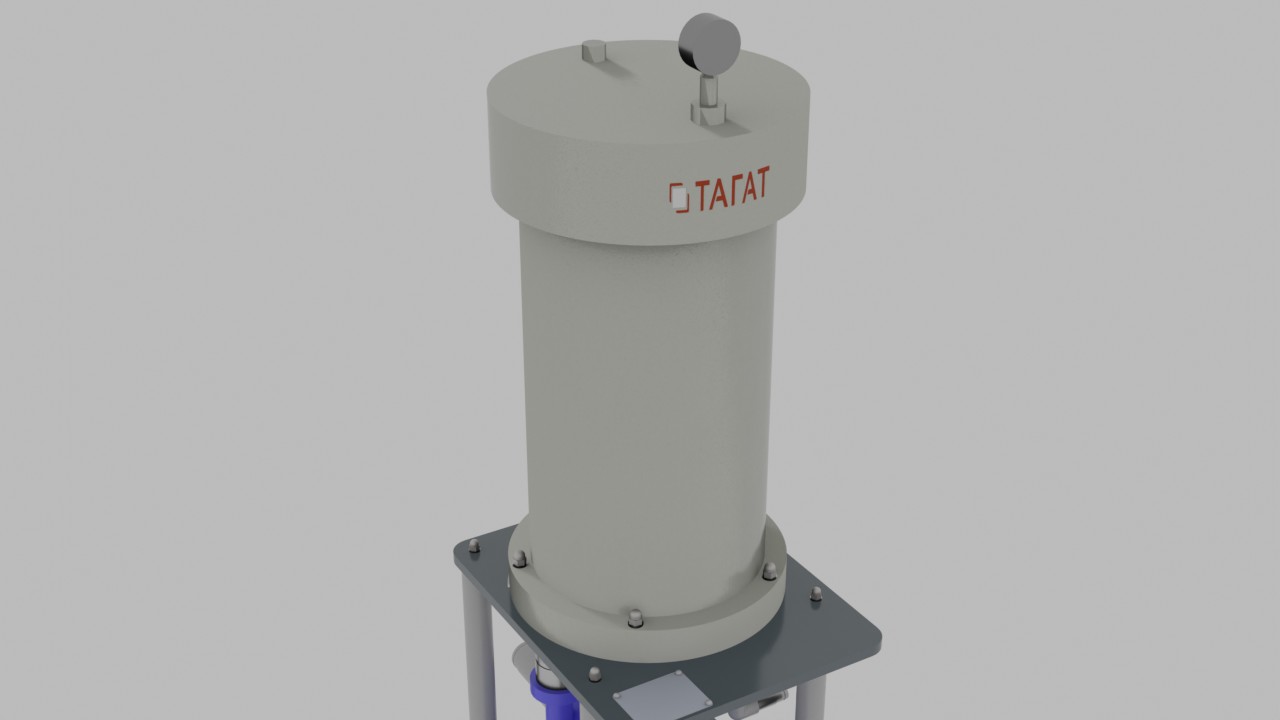

Фильтровальная установка производства ТАГАТ
Одновременно с выпуском основной продукции — гальванических линий — Завод ТАГАТ принимает заказы на фильтровальные установки. Установка фильтровальная применяется для комплектования гальванических линий, а также для фильтрации растворов отдельных гальванических ванн. Имеет устройства блокирующего сухой пуск и работу при засорении фильтрующего пакета.
Назначение
Установка фильтровальная предназначена для удаления загрязнений из различных химически активных и нейтральных жидкостей (электролитов цинкования, меднения, никелирования и т.д., кроме электролитов хромирования), не оказывающих разрушающего воздействия на материалы проточной части установки.
Параметры частиц
Концентрация взвешенных частиц: не более 1,25 мг/см³
Максимальная динамическая вязкость: 3,6 мПа с
Температура: не более 600 °С

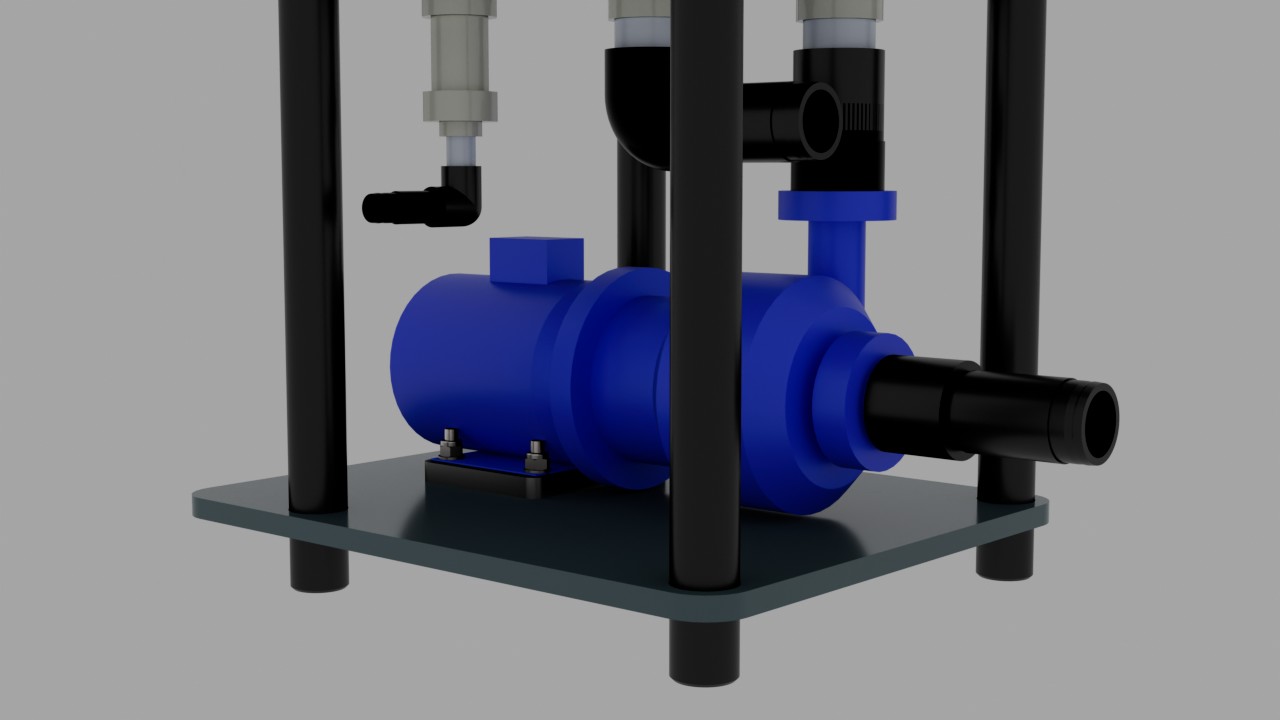

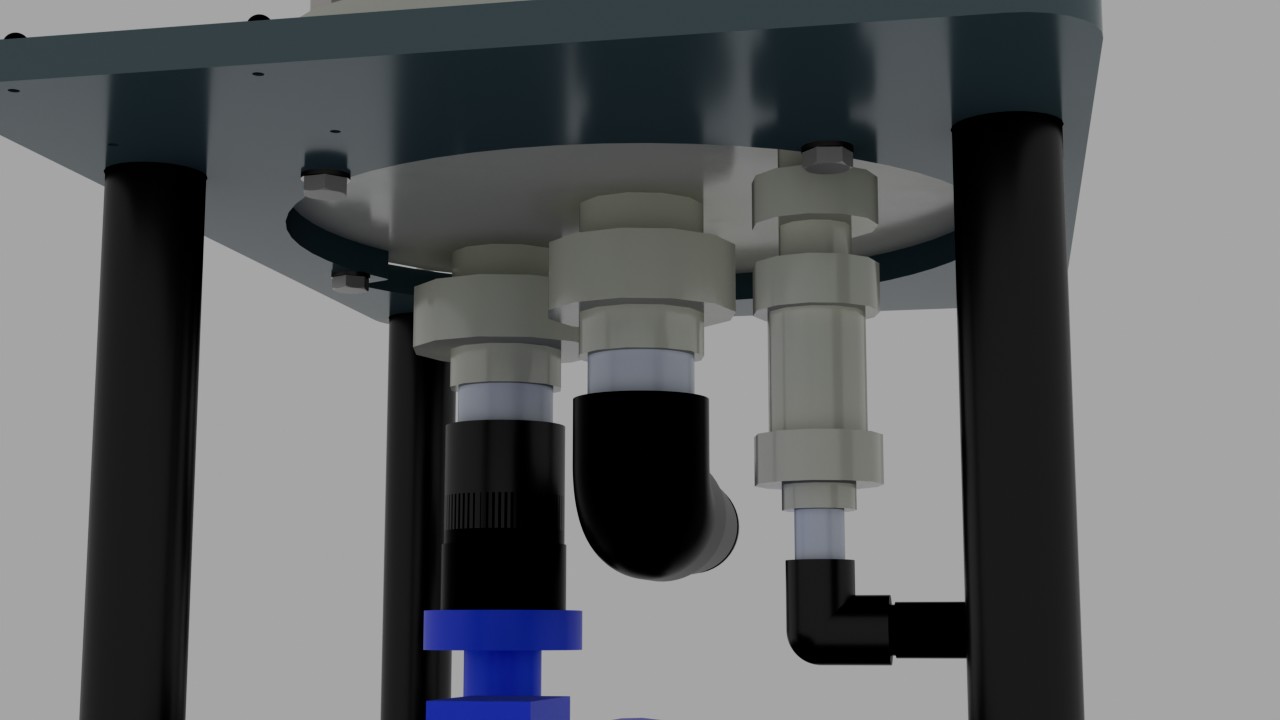

Фильтровальная установка на основе насоса с магнитной муфтой
Фильтровальная установка предназначена для фильтрации химических растворов и электролитов от механических и органических загрязнений емкостей объемом от 0,2 до 0,8 м3. Типовая фильтровальная установка ТАГАТ укомплектована химически стойким насосом с магнитной муфтой. Производительность установок составляет 0,9 до 4,8 м3/час, материал блока фильтров – полипропилен, температура фильтруемого раствора не должна превышать 70 °С, мощность установок: до 250 Вт.
Характеристики
|
Технические характеристики |
Установка фильтровальная, чертеж |
||
|
Тип 1 |
Тип 2 |
||
|
1 |
Производительность, м³/ч |
6* |
6* |
|
2 |
Напор, м |
16,5* |
16,5* |
|
3 |
Мощность электродвигателя, кВ |
1,5 |
1,5 |
|
4 |
Напряжение питания, |
380 |
380 |
|
3-х фазное, В |
|||
|
5 |
Температура перекачиваемого раствора, не более, 0 °С |
60 |
60 |
|
6 |
Количество фильтрующих элементов, шт |
16 |
16 |
|
7 |
Объем загружаемого активированного угля, дм³ |
– |
4 |
|
8 |
Тонкость фильтрации, мкм |
от 15 |
от 15 |
|
9 |
Габаритные размеры установки, АхВхС, мм |
760х620х1160 |
850х620х1160 |
|
10 |
Масса, кг |
129 |
156 |
|
11 |
Материал частей, соприкасающихся с электролитом |
Полипропилен, композиционный материал Ф-4К20, фторопласт, резина ТМКЩ, пластикат ПХ-2, сталь 06ХН28МТД. |
|
|
* Производительность и напор определены при испытании водой |
|||
|
**Комплект запасных частей: пакет фильтровальный, втулки для торцевого уплотнения, кольца уплотнительные, прокладки |
|||
| Тип | фильтровальная установка с горизонтальным химически стойким насосом с магнитной муфтой |
| Производительность | 0,9…4,8 м3/час |
| Материал блока фильтров | полипропилен |
| Температура фильтруемого раствора | не более 70 °С |
| Мощность установок | до 250 Вт |
| Размер и количество фильтров | 1 фильтр, размер 10”; 1 фильтр, размер 20”; 2 фильтра, размер 10”; 2 фильтра, размер 20”; 4 фильтра, размер 10”; 4 фильтра, размер 20” |
| Материал корпуса насоса | полипропилен, армированный стекловолокном (FRPP); поливинилиденфторид (PVDF) |
| Тип соединения всасывающего и нагнетательного патрубков | тип соединения под заказ; муфтовое трубное соединение; фланцевое соединение |
| Материал уплотнения | синтетический каучук (NBR); Viton |
| Тип фильтра | крепление с помощью гаек; фильтровальная плита; фильтровальная бумага |
| Впуск / выпуск | впуск / выпуск по стандарту JIS (японский стандарт), впуск / выпуск по стандарту DIN, впуск / выпуск по стандарту ANSI |
