Барабаны для нанесения гальванических покрытий

Барабаны гальванические типовые

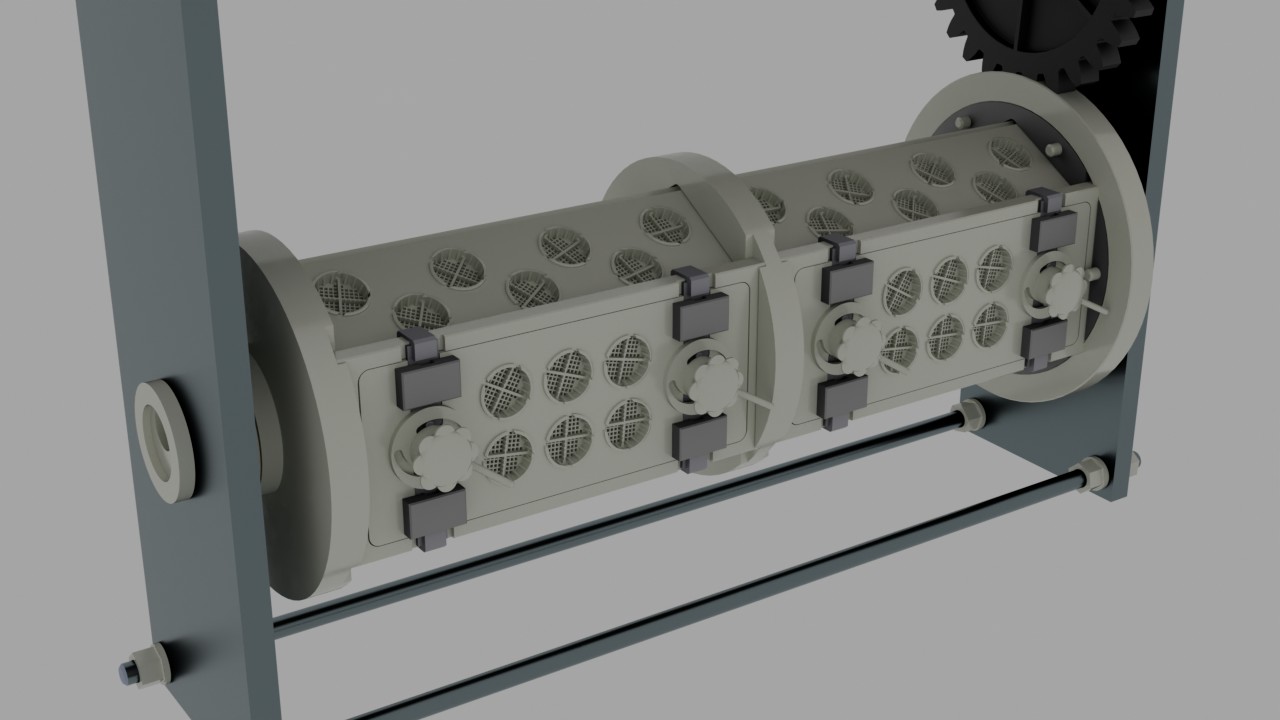

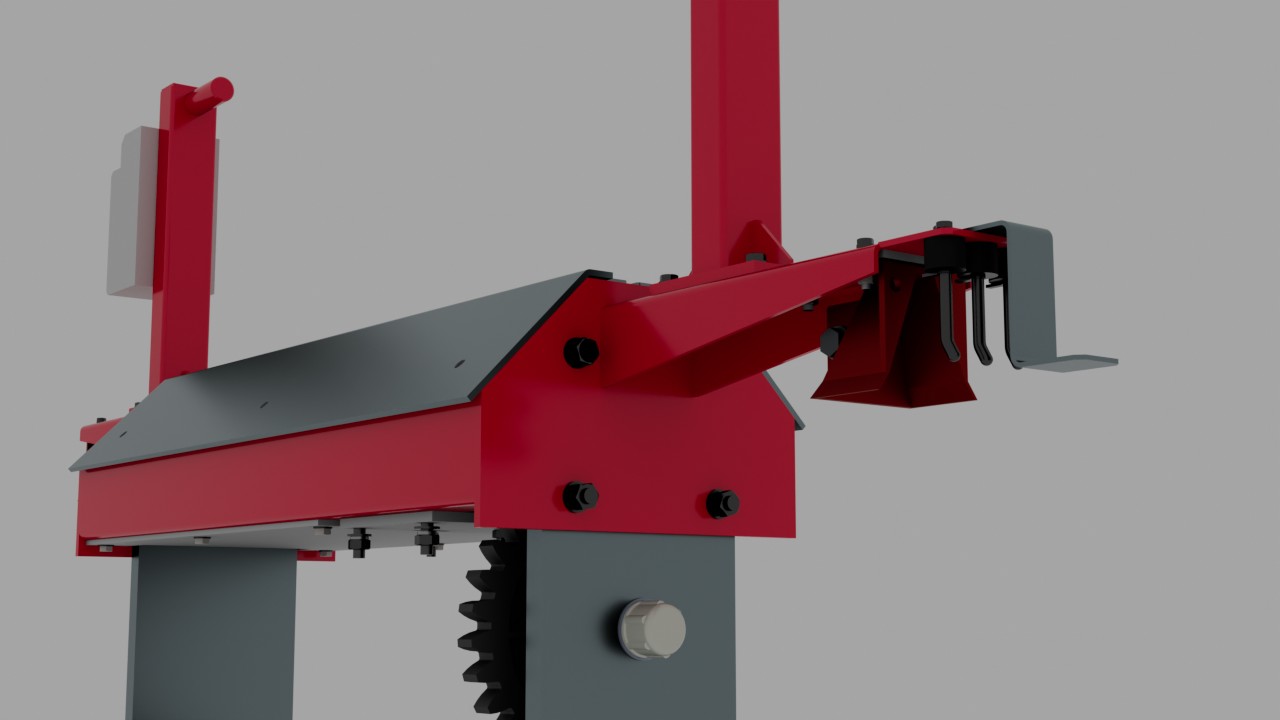

Барабаны предназначены для гальванической обработки мелких деталей насыпью в автооператорных линиях. Барабаны для гальванических покрытий собираются из литых полипропиленовых панелей с квадратной перфорацией 3х3 мм, или щелевой 2х20 мм. Барабаны для химической обработки изготавливаются из нержавеющей стали с перфорацией диаметром 3–8 мм.

Вращающиеся контейнеры барабанов различных размеров изготавливаются из полипропилена, характеризуются повышенной термостойкостью (до 90 °С) и износостойкостью.

Контейнеры собираются из изготавливаемых литьем на термопластавтоматах секций, имеющих квадратную (3х3 мм) или щелевую (2х20 мм) перфорацию; также возможно изготовление панелей с перфорированными вставками с размером перфорации 1х1 мм, 2х2 мм, 0,4х7 мм.

Кроме того, изготавливаются цельносварные полипропиленовые контейнеры, а также специальные барабаны для обработки гвоздей, шурупов, длинных шпилек и т.п.

Для химической обработки контейнеры могут изготавливаться из нержавеющих сталей или полипропилена.

Имеются модификации барабанов с приводом, расположенным вне зоны воздействия агрессивных паров, секционные барабаны.

В качестве запчастей могут изготавливаться различные узлы и детали барабанов (контейнеры, панели, приводы и т.д.).Возможно изготовление барабана с различной перфорацией согласно требованиям заказчика.

Завод ТАГАТ предлагает типовые решения барабанов для нанесения гальванических покрытий с техническими характеристиками, представленными на вкладке Характеристики.

Барабан гальванический переносной БП-2

Барабан переносной БП-2 полипропиленовый предназначен для гальванических покрытий мелких деталей насыпью цинком, кадмием, никелем и другими покрытиями (кроме хромирования).

На обечайке имеется окно для загрузки и выгрузки деталей. Для удобства переноса барабан снабжен ручкой.

Барабан погружается в рабочую среду путем завешивания на катодную штангу и с помощью зажима подключается к анодной шине. Аноды вывешиваются на шины ванны.

ВАННЫ ГАЛЬВАНИЧЕСКИЕ БАРАБАННЫЕ

Установка для покрытия мелких деталей насыпью

Модель УПН-1

Производимая Заводом ТАГАТ установка для покрытия мелких деталей насыпью (модель УПН-1) предназначена для нанесения гальванических покрытий цинковых, никелевых, медных, кадмиевых и других (кроме хромовых) на мелкие детали насыпью.

Ориентировочные размеры обрабатываемых деталей:

• длина до 60 мм,
• диаметр 4–30 мм,
• масса до 0,08 кг.

Установка состоит из футерованной емкости, собственно барабана с реверсивным приводом вращения, нагревательно-охладительного элемента, бортового отсоса, разгрузочного бункера, разгрузочного лотка, крышки с окном для загрузки деталей, устройства возврата раствора в емкость и шкафа управления.

Барабан выполнен в виде восьмигранной призмы, на внутренних гранях которой наклонно закреплены ребра со скосами, обеспечивающие равномерное перемещение изделий при обработке и их перемещение вдоль оси барабана при его обратном вращении. Один из торцов барабана снабжен запирающим элементом. Запирающий элемент состоит их двух параллельных дисков с соосно расположенными отверстиями, противоположные стороны которых соединены между собой перегородками. Запирающий элемент позволяет производить обработку изделий без их высыпания при прямом и выгрузку изделий при обратном направлениях вращения барабана. Один из дисков одновременно является шестерней барабана и элементом разгрузочного колеса-элеватора, с помощью которого обработанные изделия передаются на разгрузочный лоток.

На одной из граней барабана имеется окно для загрузки деталей, оборудованное двумя крышками, закрепленными на противоположных сторонах окна с помощью шарниров так, что окно закрывается одной из крышек в зависимости от направления вращения барабана.

Барабан загружают деталями в исходном положении и приводят во вращении так, что запирающий элемент сбрасывает детали вовнутрь барабана.

Модель УПН-3

Основой установки является ванна, футерованная поливинилхлоридным пластикатом. На борту ванны установлены опорные подшипники, на которые опирается рама с электроприводом и погружаемым в ванну шестигранным барабаном с крышкой. Барабан собирается из литых полипропиленовых панелей. Внутрь барабана введены два катодных наконечника. Масса барабана и загружаемых в него метизов уравновешивается силовыми пружинами и противовесом.

Для подъема барабана из ванны рама имеет ручку. Ванна оборудована бортовым вентиляционным отсосом, двумя анодными шинами, барботером и титановыми электронагревателями.

Для разгрузки барабана предусмотрен перфорированный лоток из нержавеющей стали, который задвигают по направляющим под поднятый из ванны барабан.

Для управления приводом барабана и электронагревателями установка оборудована электрошкафом с кнопочным пультом.

По требованию заказчика установка может комплектоваться выпрямителем ТЕ1-400/24Т и фильтровальной установкой для фильтрации электролита.

Гальванические барабаны производства ТАГАТ

Основные показатели назначения	Тип барабана
	Для гальванопокрытий			Для химической обработки
	Г061.000	Г064.000	Г.063.000	Г055.000	Г056.000
Применяемость с ваннами длиной, мм	1120	1600	2240	1120	1600
Максимальная разовая загрузка, кг	40-50	50-60	2х50-60	100	150
Скорость вращения, об/мин	41493	41493	41493	1,5-2	1,5-2
Максимальная рабочая температура, 0С.	90	90	90	100	100
Мощность электропривода, кВт	0,27	0,27	2х0,27	0,27	0,27
Напряжение, В	36	36	36	36	36
Масса, кг	70	92	160	190	210

Возможна поставка барабанов с другими размерами и перфорацией по техническому заданию заказчика.
